GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀板打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。
GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。
GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。
|
GDC-Q5型、GDC-5型电磁真空阀主要技术性能 | |
|
型号 |
GDC-Q5 |
GDC-5 |
|
通径（DN） |
5 |
|
适合范围（Pa） |
105～6.7x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-4 |
|
电源电压（V/Hz） |
220/50 |
|
线圈温升（℃） |
≤65 |
|
安装位置 |
任意 |
|
连接标准 |
1）GB4982；2）焊接式连接 | | |
|

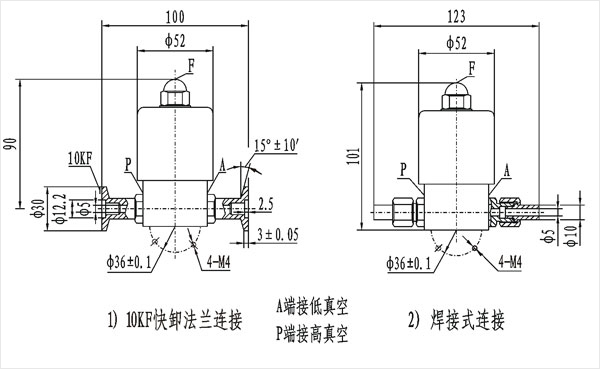

GDC-Q5型、GDC-5型电磁真空阀连接及外形尺寸 | |
|
|
