适用范围(Pa) |
105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-4 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
安装位置 |
任意 | |
|
| |
|

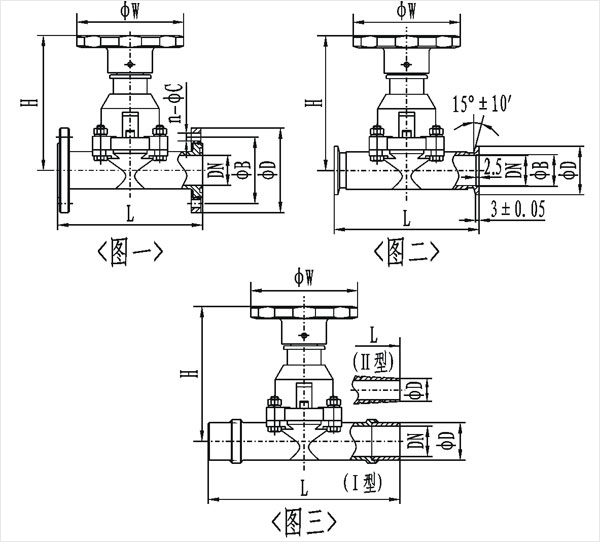

GM型系列高真空隔膜阀(图一)活套法兰连接及外形尺寸 | |
|
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
n-ΦC |
法兰标准 |
|
GM-10 |
10 |
46 |
36 |
55 |
75 |
75 |
4-Φ6 |
JB919 |
|
GM-25 |
25 |
70 |
55 |
90 |
115 |
120 |
4-Φ7 |
GB/T6070
|
|
GM-40 |
40 |
100 |
80 |
100 |
132 |
150 |
4-Φ9 |
|
GM-50 |
50 |
110 |
90 |
100 |
157 |
180 |
4-Φ9 | |
|
GM型系列高真空隔膜阀(图二)快卸法兰(KF)连接及外形尺寸 | |
|
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
法兰标准 |
|
GM-10/KF |
10 |
30 |
12.2 |
55 |
75 |
75 |
GB4892 |
|
GM-25/KF |
25 |
40 |
26.2 |
90 |
115 |
100 |
|
GM-40/KF |
40 |
55 |
41.2 |
100 |
132 |
150 |
|
GM-50/KF |
50 |
75 |
52.2 |
100 |
157 |
180 |
/ | |
|
GM型系列高真空隔膜阀(图三)焊接式连接及外形尺寸 | |
|
型号 |
通径(DN) |
ΦD |
ΦW |
H |
L |
|
GM-10-H(Ⅰ) |
10 |
19 |
55 |
75 |
150 |
|
GM-25H(Ⅰ) |
25 |
32 |
90 |
115 |
200 |
|
GM-40H(Ⅰ) |
40 |
45 |
100 |
132 |
240 |
|
GM-50H(Ⅰ) |
50 |
57 |
100 |
157 |
240 |
|
GM-10H(Ⅱ) |
10 |
9 |
55 |
75 |
150 |
|
GM-25H(Ⅱ) |
25 |
19 |
90 |
115 |
200 | |
|
注：Ⅰ型为两端焊接；Ⅱ型为一端焊接，另一端插入 |
