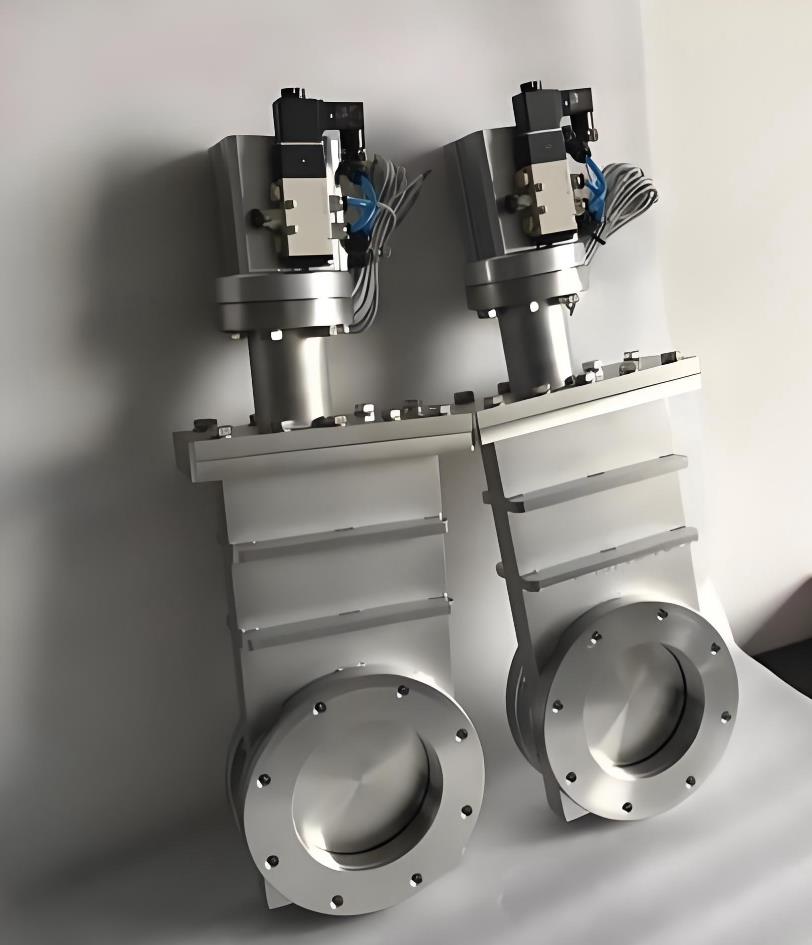

CC-A型超高真空插板阀

产品名称：CC-A型超高真空插板阀
产品型号：CC-A型
产品口径：DN50-300mm
产品压力：负压
产品材质：碳钢，不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产CC-A型超高真空插板阀，可提供CC-A型超高真空插板阀价格，CC-A型超高真空插板阀说明书，CC-A型超高真空插板阀实物图，CC-A型超高真空插板阀结构图，CC-A型超高真空插板阀外形尺寸，CC-A型超高真空插板阀执行标准，CC-A型超高真空插板阀工作原理，CC-A型超高真空插板阀作用特点。

CC-A型超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。适用的工作介质为洁净的空气和非腐蚀性气体。

CC-A型超高真空插板阀主要技术性能：

适用范围(Pa)	10⁵～1.3x10^-7
阀门漏率(Pa.L/S)	DN≤200为≤1.3x10^-7 DN≥250为≤6.7x10^-7
阀门烘烤温度（℃）	≤150(除传动装置外)
开阀时阀板两侧压力差(Pa)	≤2.7x10³
阀板密封件	氟橡胶
轴封处密封件	不锈钢波纹管

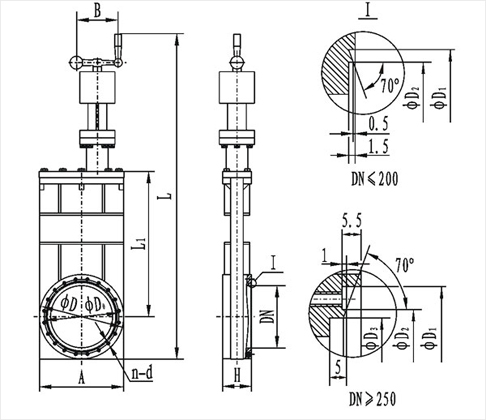

CC-A型超高真空插板阀连接及外形尺寸：

型号	通径(DN)	ΦD	ΦD0	ΦD1	ΦD2	ΦD3	H	A	n-d	L	L1	B	法兰标准
CC-50A	50	89	72.4	61.6	55.6	/	60	91	8-M8	493	165	80	GB/T6071
CC-63A	63	114	92.1	82.6	76.6	/	65	105	8-M8	547	190	80
CC-80A	80	130	110	99	93	/	65	130	16-M8	607	225	80
CC-100A	100	152	130.2	120.7	114.7	/	70	152	16-M8	660	267	100
CC-150A	150	202	181	171.5	165.5	/	70	202	20-M8	784	350	100
CC-200A	200	254	231.8	222.3	216.6	/	80	251	24-M8	882	426	100
CC-250A	250	314	288	308	275	271	85	300	24-M10	1146	570	130	JB5278
CC-300A	300	365	338	353	323	318	90	352	32-M10	1206	613	130	/
