DY22F-25P低温降压调节阀产品规范
公称压力：2.5MPa
公称通径：15mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：焊接
调压范围：333Ya-0.1MPa～0.3MPa
333Yb-0.2MPa～1.0MPa
333Yc-0.8MPa～1.6MPa
DY22F-25P低温降压调节阀主要零部件材料
阀体、阀盖、阀顶：不锈钢
膜片：不锈钢
弹簧：弹簧钢
密封圈：PTFE或PCTFE

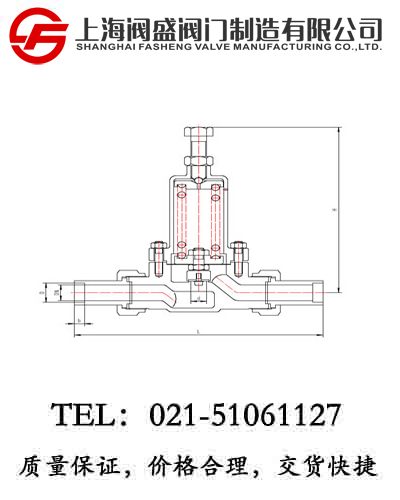

DY22F-25P低温降压调节阀外型尺寸与连接尺寸
|
产品型号 |
DY22F-25P低温降压调节阀 |
重 量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
D |
d |
H |
b |
|
333Ya～c15ABA3 |
15 |
200 |
18.5 |
12 |
195 |
10 |
2.1 |
|
333Ya～c20ABA3 |
20 |
250 |
25.5 |
14 |
245 |
10 |
3.6 |
|
333Ya～c25ABA3 |
25 |
250 |
28.5 |
16 |
250 |
10 |
8.6 |
|
333Ya～c32ABA3 |
32 |
300 |
38.5 |
18 |
315 |
10 |
11.8 |
|
333Ya～c40ABA3 |
40 |
300 |
45.5 |
20 |
320 |
15 |
14.6 |
|
333Ya～c50ABA3 |
50 |
350 |
57.5 |
25 |
341 |
15 |
15.2 |
DY22F-25P低温降压调节阀工作原理
当储槽内介质压力低于设定值时，阀门处于关闭状态；当介质压力高于设定值时，由于介质压力对膜片作用力大于弹簧力，膜片向上运动，带动阀顶升高，阀门开启，介质流向出口降低储槽压力，直到储槽内压力低于设定值，阀门关闭。
