低温软密封球阀当前位置:首页 > 产品中心 > 低温阀门 > 低温软密封球阀
  • DQ61F-300LB低温球阀(BW)

DQ61F-300LB低温球阀(BW)

  • 产品名称:DQ61F-300LB低温球阀(BW)
  • 产品型号:DQ61F
  • 产品口径:DN15-200mm
  • 产品压力:300LB
  • 产品材质:不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DQ61F-300LB低温球阀(BW),可提供DQ61F-300LB低温球阀(BW)价格,DQ61F-300LB低温球阀(BW)说明书,DQ61F-300LB低温球阀(BW)实物图,DQ61F-300LB低温球阀(BW)结构图,DQ61F-300LB低温球阀(BW)外形尺寸,DQ61F-300LB低温球阀(BW)执行标准,DQ61F-300LB低温球阀(BW)工作原理,DQ61F-300LB低温球阀(BW)作用特点。

DQ61F-300LB低温球阀产品规范
公称压力:5.0MPa
公称通径:1/2in~8in
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:承插焊
介质流向:由阀门的左侧向右流

DQ61F-300LB低温球阀主要零部件材料
阀体、阀盖、阀杆:不锈钢
球体:不锈钢实心球
填料:PTFE
密封圈:PTFE或PCTFE

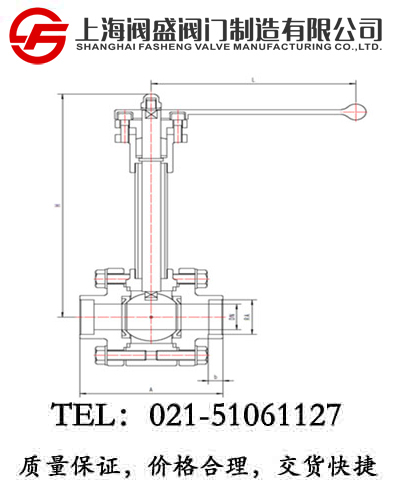

DQ61F-300LB低温球阀(BW)外型与连接尺寸
产品型号
DQ61F-300LB低温球阀
重量
(kg)
产品代号
通径
DN(mm)
尺寸(mm)
A
b
RA
D
H
L
B33Q15AB2A3
1/2
140
6
21.3
32
207
140
3.2
B33Q20AB2A3
3/4
152
6
26.7
38
239
160
4.1
B33Q25AB2A3
1
165
6
33.4
44
254
180
5.3
B33Q32AB2A3
1-1/4
178
6
42.2
54
280
200
10.2
B33Q40AB2A3
1-1/2
190
7
48.3
62
292
200
14.3
B33Q50AB2A3
2
216
8
60.3
74
322
250
20.2
B33Q65AB2A3
2-1/2
241
10
73.0
88
354
320
25.4
B33Q80AB2A3
3
283
10
88.9
106
375
320
50.8
B33Q100AB2A3
4
305
12
114.3
130
420
360
70.9
B33Q125AB2A3
5
381
12
141.3
158
452
500
81.1
B33Q150AB2A3
6
403
12
168.3
186
491
700
131.3
B33Q200AB2A3
8
419
16
219.1
238
544
900
216.8
