DA21F-16P低温安全阀产品规范
产品类型：弹簧直接作用微启式
公称压力：1.6MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：螺纹
DA21F-16P低温安全阀主要零部件材料
阀体：不锈钢
弹簧：不锈钢
阀瓣密封圈：增强聚四氟乙烯
|
DA21F-16P低温安全阀主要技术参数
|
产品代号 |
整定压力
(MPa) |
密封压力
(MPa) |
排量
系数 |
|
274Aa |
1.0～1.3 |
0.90～1.17 |
0.27 |
|
274Ab |
0.8～1.0 |
0.72～0.90 |
|
274Ac |
0.6～0.8 |
0.54～0.72 |
|
274Ad |
0.4～0.6 |
0.36～0.54 |
|
274Ae |
0.3～0.4 |
0.27～0.36 |
|
274Af |
0.25～0.3 |
0.22～0.27 |
|
274Ag |
0.16～0.25 |
0.13～0.22 | |

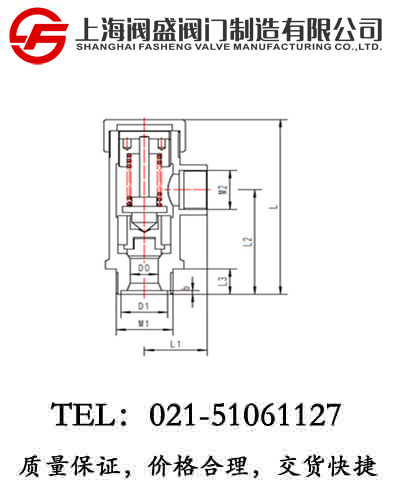

DA21F-16P低温安全阀外型尺寸与连接尺寸
|
产品型号 |
DA21F-16P低温安全阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
L1 |
L2 |
L3 |
D0 |
D1 |
b |
M1 |
M2 |
|
274Aa~g10AB2D3 |
10 |
96 |
24 |
58 |
14 |
8 |
/ |
/ |
M16×1 |
M16×1 |
0.48 |
|
274Aa~g15AB2D3 |
15 |
113 |
40 |
62 |
18 |
12 |
26 |
3 |
M30×1.5 |
M27×1.5 |
0.86 |
|
274Aa~g25AB2D3 |
25 |
140 |
40 |
82 |
20 |
18 |
31 |
3 |
M36×2 |
M33×2 |
1.28 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
