DA21Y-160P低温安全阀产品规范
产品类型：弹簧直接作用微启式
公称压力：16.0MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：活套接管焊接
DA21Y-160P低温安全阀主要零部件材料
阀体：不锈钢
阀瓣：不锈钢
弹簧：不锈钢
|
DA21Y-160P低温安全阀主要技术参数
|
产品代号 |
整定压力
(MPa) |
密封压力
(MPa) |
排量
系数 |
|
784Aa |
2.5～3.2 |
2.25～2.88 |
0.27 |
|
784Ab |
3.2～4.0 |
2.88～3.60 |
|
784Ac |
4.0～5.0 |
3.60～4.50 |
|
784Ad |
5.0～6.4 |
4.50～5.76 |
|
784Ae |
6.4～10.0 |
5.76～9.00 |
|
784Af |
10.0～13.0 |
9.00～11.70 |
|
784Ag |
13.0～16.0 |
11.70～14.40 | |

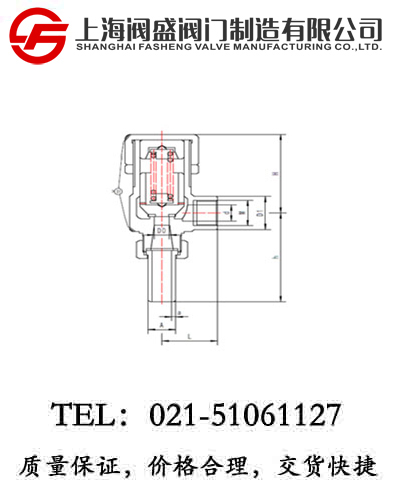

DA21Y-160P低温安全阀外型尺寸与连接尺寸
|
产品型号 |
DA21Y-160P低温安全阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
D0 |
d |
L |
h |
D |
D1 |
M |
H |
|
784Aa～g15ADD3 |
15 |
10 |
12 |
35 |
60 |
20 |
30 |
G5/8 |
64 |
1.1 |
|
784Aa～g20ADD3 |
20 |
12 |
15 |
40 |
68 |
25 |
34 |
G3/4 |
68 |
2.5 |
|
784Aa～g25ADD3 |
25 |
16 |
20 |
50 |
78 |
31 |
40 |
G1 |
105 |
2.7 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
