DJ63F-2.5P低温三通截止阀产品规范
公称压力：0.25MPa
公称通径：100mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
DJ63F-2.5P低温三通截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

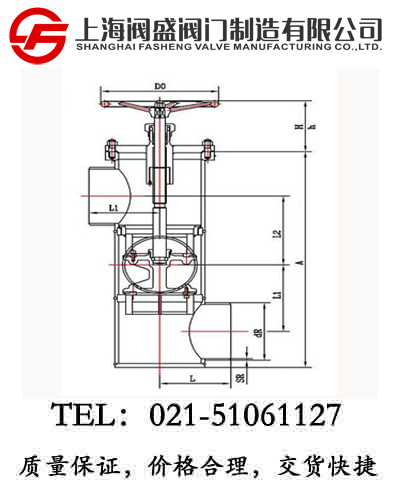

DJ63F-2.5P低温三通截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ63F-2.5P低温三通截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
L1 |
L2 |
dR |
SR |
A |
H |
h |
D0 |
|
033J100AB2A3-S |
100 |
125 |
131 |
137 |
108 |
4 |
455 |
124 |
164 |
160 |
27 |
|
033J150AB2A3-S |
150 |
157 |
186 |
194 |
159 |
5 |
626 |
163 |
213 |
280 |
56 |
|
033J200AB2A3-S |
200 |
192 |
235 |
242 |
203 |
6 |
760 |
178 |
245 |
320 |
90 |
