DH61F-40P低温止回阀产品规范
公称压力：4.0MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
DH61F-40P低温止回阀主要零部件材料
阀体、阀盖、阀瓣：不锈钢
阀瓣密封圈：PTFE或PCTFE

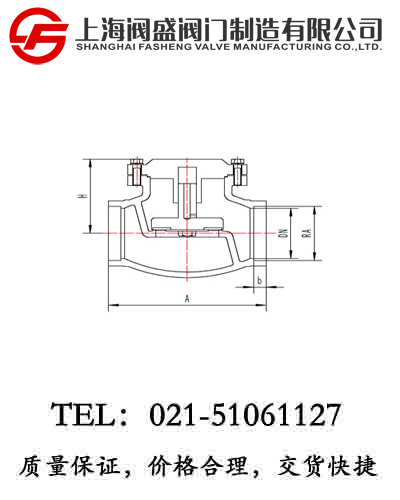

DH61F-40P低温止回阀外型尺寸与连接尺寸
|
产品型号 |
DH61F-40P低温止回阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H |
b |
RA |
|
433H10ABA3 |
10 |
70 |
52 |
8 |
14.5 |
0.7 |
|
433H15ABA3 |
15 |
80 |
55 |
8 |
18.5 |
0.8 |
|
433H20ABA3 |
20 |
90 |
67 |
8 |
25.5 |
1.1 |
|
433H25ABA3 |
25 |
100 |
70 |
8 |
32.5 |
1.2 |
|
433H32ABA3 |
32 |
110 |
79 |
10 |
38.5 |
2.8 |
|
433H40ABA3 |
40 |
120 |
83 |
10 |
45.5 |
3.3 |
|
433H50ABA3 |
50 |
150 |
106 |
15 |
57.5 |
7.1 |
