DH61F-40P 低温止回阀产品规范
公称压力：4.0MPa
公称通径：65mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
DH61F-40P 低温止回阀主要零部件材料
阀体、阀盖、阀瓣：不锈钢
阀瓣密封圈：PTFE或PCTFE

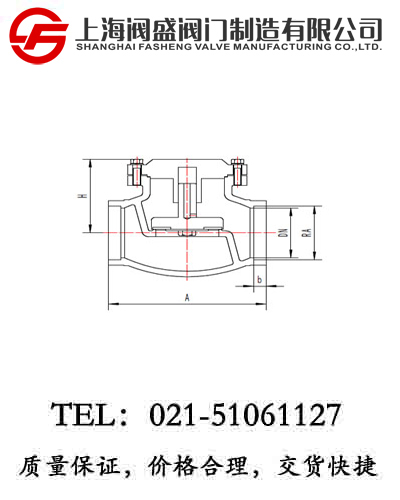

DH61F-40P 低温止回阀外型尺寸与连接尺寸
|
产品型号 |
DH61F-40P低温止回阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H |
b |
RA |
|
433H65ABA3 |
65 |
180 |
110 |
15 |
76.5 |
9.3 |
|
433H80ABA3 |
80 |
210 |
135 |
15 |
89.5 |
16.4 |
|
433H100ABA3 |
100 |
250 |
150 |
20 |
108.5 |
21.3 |
|
433H125ABA3 |
125 |
300 |
175 |
25 |
133.5 |
29.6 |
|
433H150ABA3 |
150 |
350 |
200 |
25 |
159.5 |
41.7 |
|
433H200ABA3 |
200 |
430 |
235 |
25 |
220 |
62.8 |
