DH41F-25P 低温止回阀产品规范
公称压力：2.5MPa
公称通径：65mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
DH41F-25P 低温止回阀主要零部件材料
阀体、阀盖、阀瓣：不锈钢
阀瓣密封圈：PTFE或PCTFE

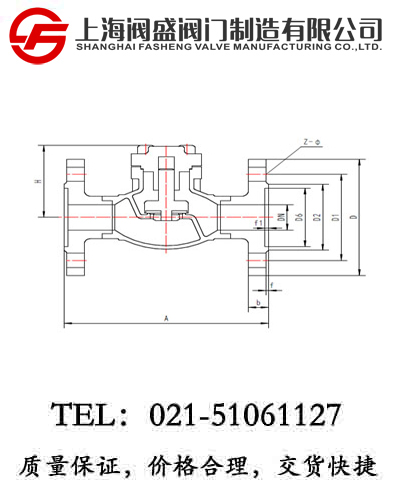

DH41F-25P 低温止回阀外型尺寸与连接尺寸
|
产品型号 |
DH41F-25P低温止回阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
H |
D |
D1 |
D2 |
Z-Ф |
b |
f |
|
322H65ABA3 |
65 |
290 |
110 |
180 |
145 |
120 |
8-18 |
22 |
3 |
15.8 |
|
322H80ABA3 |
80 |
310 |
135 |
195 |
160 |
135 |
8-18 |
22 |
3 |
25.2 |
|
322H100ABA3 |
100 |
350 |
150 |
230 |
190 |
160 |
8-23 |
24 |
3 |
35.6 |
|
322H125ABA3 |
125 |
400 |
175 |
270 |
220 |
188 |
8-25 |
28 |
3 |
47.7 |
|
322H150ABA3 |
150 |
480 |
200 |
300 |
250 |
218 |
8-25 |
30 |
3 |
61.5 |
|
322H200ABA3 |
200 |
600 |
235 |
375 |
320 |
282 |
12-30 |
38 |
3 |
87.8 |
