J24W-250T、P角式仪表阀产品规范
公称压力：25.0MPa
公称通径：4mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：焊接、螺纹
介质流向：由阀顶下面向上流
J24W-250T、P角式仪表阀主要零部件材料
阀体：铜合金（T）不锈钢（P）
阀杆、阀顶：不锈钢
填料：PTFE
接管：铜-T 不锈钢-P

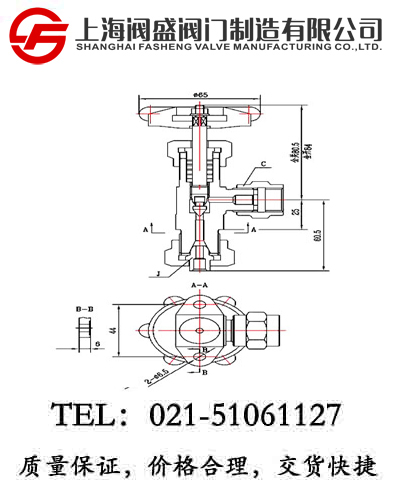

J24W-250T、P角式仪表阀外型尺寸与连接尺寸
|
产品型号 |
J24W-250T/P角式仪表阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
J-材料 |
C-材料 |
|
884G4GAM2D4 |
4 |
Φ6×1-T |
M14×1.5-P |
0.56 |
|
884G4GAM2D4-1 |
4 |
Φ6×1-T |
M20×1.5-P |
0.56 |
|
884G4GAM2D4-2 |
4 |
Φ6×1-P |
M20×1.5-P |
0.56 |
|
884G4AAA2D4 |
4 |
Φ6×1-P |
M20×1.5-P |
0.56 |
