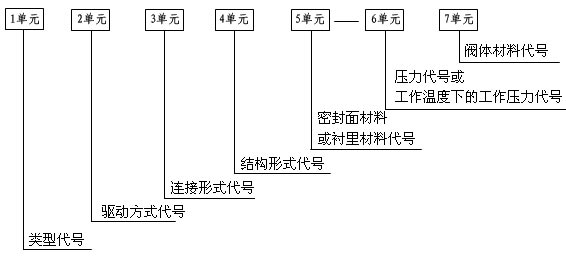

阀门的型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号
|
类型 |
安全阀 |
蝶阀 |
隔膜阀 |
止回阀
底阀 |
截止阀 |
节流阀 |
排污阀 |
球阀 |
疏水阀 |
柱塞阀 |
旋塞阀 |
减压阀 |
闸阀 |
|
代号 |
A |
D |
G |
H |
J |
L |
P |
Q |
S |
U |
X |
Y |
Z |
当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
|
第二功能作用名称 |
代号 |
第二功能作用名称 |
代号 |
|
保温型 |
B |
排渣型 |
P |
|
低温型 |
Da |
快速型 |
Q |
|
防火型 |
F |
（阀杆密封）波纹管型 |
W |
|
缓闭型 |
H |
— |
— |
|
低温型指允许使用温度低于-46℃以下的阀门。 |
二单元：传动方式
|
传动
方式 |
电磁动 |
电磁-液动 |
电-液动 |
蜗轮 |
正齿轮 |
伞齿轮 |
气动 |
液动 |
气-液动 |
电动 |
手柄
手轮 |
|
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；
防爆电动装置的阀门用9B表示。
三单元：连接型式
|
连接方式 |
内螺纹 |
外螺纹 |
两不同连接 |
法兰 |
焊接 |
对夹 |
卡箍 |
卡套 |
|
代号 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
四单元：结构型式
阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号
|
结构形式 |
代号 |
|
阀杆升降式
（明杆） |
楔式闸板 |
弹 性 闸 板 |
0 |
|
刚性闸板 |
单 闸 板 |
1 |
|
双 闸 板 |
2 |
|
平行式闸板 |
单 闸 板 |
3 |
|
双 闸 板 |
4 |
|
阀杆非升降式
（暗杆） |
楔式闸板 |
单 闸 板 |
5 |
|
双 闸 板 |
6 |
|
平行式闸板 |
单 闸 板 |
7 |
|
双 闸 板 |
8 |
截止阀、节流阀和柱塞阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
阀瓣非平衡式 |
直通流道 |
1 |
阀瓣平衡式 |
直通流道 |
6 |
|
Z形流道 |
2 |
角式流道 |
7 |
|
三通流道 |
3 |
— |
— |
|
角式流道 |
4 |
— |
— |
|
直流流道 |
5 |
— |
— |
球阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
浮 动 球 |
直通流道 |
1 |
固 定 球 |
直通流道 |
7 |
|
Y形三通流道 |
2 |
四通流道 |
6 |
|
L形三通流道 |
4 |
T形三通流道 |
8 |
|
T形三通流道 |
5 |
L形三通流道 |
9 |
|
— |
— |
半球直通 |
0 |
蝶阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
密 封 型 |
单 偏 心 |
0 |
非密封型 |
单 偏 心 |
5 |
|
中心垂直板 |
1 |
中心垂直板 |
6 |
|
双 偏 心 |
2 |
双 偏 心 |
7 |
|
三 偏 心 |
3 |
三 偏 心 |
8 |
|
连杆机构 |
4 |
连杆机构 |
9 |
隔膜阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
屋脊流道 |
1 |
直通流道 |
6 |
|
直流流道 |
5 |
Y形角式流道 |
8 |
旋塞阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
填料密封 |
直通流道 |
3 |
油 密 封 |
直通流道 |
7 |
|
T形三通流道 |
4 |
T形三通流道 |
8 |
|
四通流道 |
5 |
— |
— |
止回阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
升降式阀瓣 |
直通流道 |
1 |
旋启式阀瓣 |
单瓣结构 |
4 |
|
立式结构 |
2 |
多瓣结构 |
5 |
|
角式流道 |
3 |
双瓣结构 |
6 |
|
— |
— |
— |
蝶形止回式 |
7 |
安全阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
弹簧载荷弹簧密封结构 |
带散热片全启式 |
0 |
弹簧载荷弹簧不封闭且带扳手结构 |
微启式、双联阀 |
3 |
|
微启式 |
1 |
微启式 |
7 |
|
全启式 |
2 |
全启式 |
8 |
|
带扳手全启式 |
4 |
— |
— |
|
杠杆式 |
单杠杆 |
2 |
带控制机构全启式 |
|
6 |
|
双杠杆 |
4 |
脉 冲 式 |
|
9 |
减压阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
薄 膜 式 |
1 |
波纹管式 |
4 |
|
弹簧薄膜式 |
2 |
杠 杆 式 |
5 |
|
活 塞 式 |
3 |
— |
— |
蒸汽疏水阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
浮球式 |
1 |
蒸汽压力式或膜盒式 |
6 |
|
浮桶式 |
3 |
双金属片式 |
7 |
|
液体或固体膨胀式 |
4 |
脉冲式 |
8 |
|
钟形浮子式 |
5 |
圆盘热动力式 |
9 |
排污阀结构形式代号
|
结构形式 |
代号 |
结构形式 |
代号 |
|
液面连接排放 |
截止型直通式 |
1 |
液底间断排放 |
截止型直流式 |
5 |
|
截止型角式 |
2 |
截止型直通式 |
6 |
|
— |
— |
截止型角式 |
7 |
|
— |
— |
浮动闸板型直通式 |
8 |
五单元： 密封副材料
|
材料 |
锡基轴
承合金
巴氏合金 |
搪 |
渗氮钢 |
18-8系
不锈钢 |
氟塑料 |
玻璃 |
Cr13
不锈钢 |
衬胶 |
蒙乃尔
合金 |
尼龙
塑料 |
渗硼钢 |
衬铅 |
Mo2Ti
不锈钢 |
塑料 |
铜合金 |
橡胶 |
硬质
合金 |
阀体
直接
加工 |
|
代号 |
B |
C |
D |
E |
F |
G |
H |
J |
M |
N |
P |
Q |
R |
S |
T |
X |
Y |
W |
当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
七单元：阀体材料
|
阀体
材料 |
钛及
钛合金 |
碳钢 |
Cr13系
不锈钢 |
铬钼钢 |
可锻铸铁 |
铝合金 |
18-8系
不锈钢 |
球墨铸铁 |
Mo2Ti系
不锈钢 |
塑料 |
铜及
铜合金 |
铬钼钒钢 |
灰铸铁 |
|
代号 |
A |
C |
H |
I |
K |
L |
P |
Q |
R |
S |
T |
V |
Z |
灰铸铁底压阀和钢制中压省略此项
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略：
(1)连接形式中：“法兰”。
(2)结构形式中：
a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；
b：截止阀和节流阀的“直通式”；
c：球阀的“浮动”和“直通式”；
d：蝶阀的“垂直板式”；
e：隔膜阀的“屋脊式”；
f：旋塞阀的“填料”和“直通式”；
g：止回阀的“直通式”和“单瓣式”；
h：安全阀的“不封闭”。
(3)阀座密封面材料中的材料名称。
