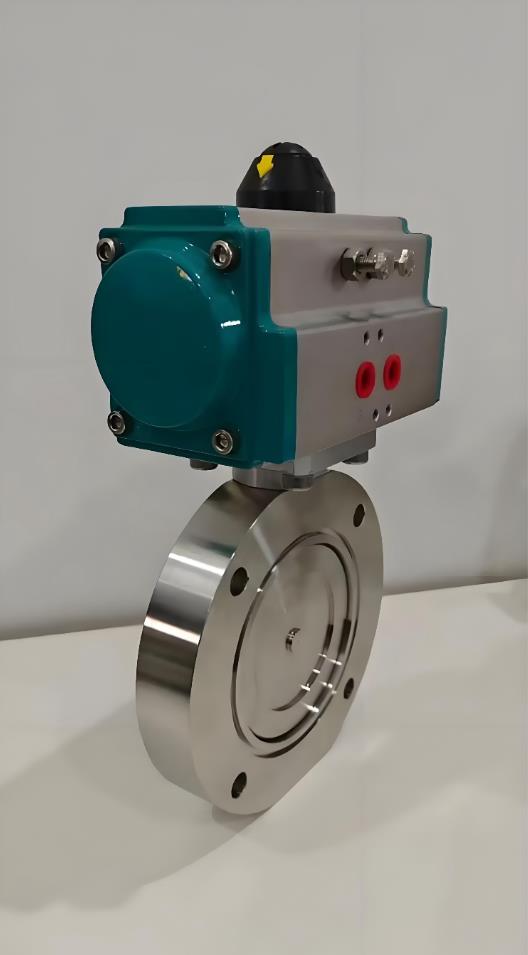

气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气及非腐蚀性气体。
气动高真空蝶阀主要技术性能
|
适用范围(Pa) |
2x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
气源压力（MPa） |
0.4～0.6 |
|
法兰标准 |
GB/T6070 |
|
安装位置 |
任意 |
|
电源电压 |
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信号反馈 |
标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC |
|
气缸可选 |
标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭 |
气动高真空蝶阀连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
|
GIQ-100AB |
100 |
165 |
145 |
257 |
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
