DDC-JQ-B电磁真空带充气阀

产品名称：DDC-JQ-B电磁真空带充气阀
产品型号：DDC-JQ-B
产品口径：DN16-100mm
产品压力：负压
产品材质：碳钢，不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DDC-JQ-B电磁真空带充气阀，可提供DDC-JQ-B电磁真空带充气阀价格，DDC-JQ-B电磁真空带充气阀说明书，DDC-JQ-B电磁真空带充气阀实物图，DDC-JQ-B电磁真空带充气阀结构图，DDC-JQ-B电磁真空带充气阀外形尺寸，DDC-JQ-B电磁真空带充气阀执行标准，DDC-JQ-B电磁真空带充气阀工作原理，DDC-JQ-B电磁真空带充气阀作用特点。

DDC-JQ-B型电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。适于工作介质为空气及非腐蚀性气体。

DDC-JQ-B电磁真空带充气阀主要技术性能：

适用范围(Pa)	10⁵～1x10^-2
阀门漏率(Pa.L/S)	＜6.7x10^-4
适用温度(℃)	-25～+50
线圈温升(℃)	≤65
开闭时间(S)	≤3
电源电压(V/Hz)	220±10%/50

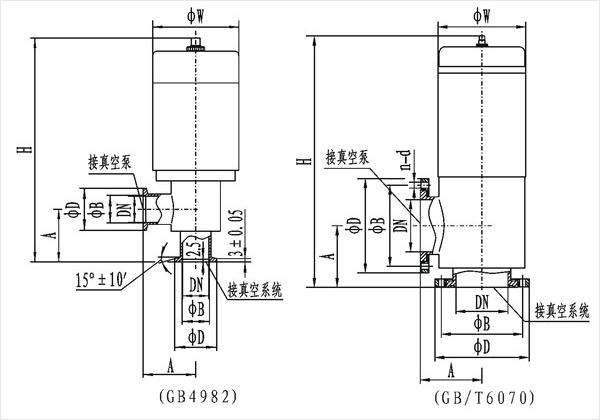

DDC-JQ-B电磁真空带充气阀连接及外形尺寸(GB/T6070)

型号	通径(DN)	ΦW	ΦD	ΦB	H	A	n-d	法兰标准
DDC-JQ16B	16	68	30	17.2	191	40	/	GB4982
DDC-JQ25B	25	82	40	26.2	202	50
DDC-JQ32B	32	92	55	41.2	244	50
DDC-JQ40B	40	110	55	41.2	275	65
DDC-JQ50B	50	125	110	90	314	80	4-Φ9	GB/T6070
DDC-JQ65B	65	135	130	110	343	88	4-Φ9
DDC-JQ80B	80	135	145	125	387	95	4-Φ9
DDC-JQ100B	100	165	165	145	399	108	8-Φ9
