DQ41F-100P低温球阀产品规范
公称压力：10.0MPa
公称通径：15mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀门的左侧向右流
DQ41F-100P低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

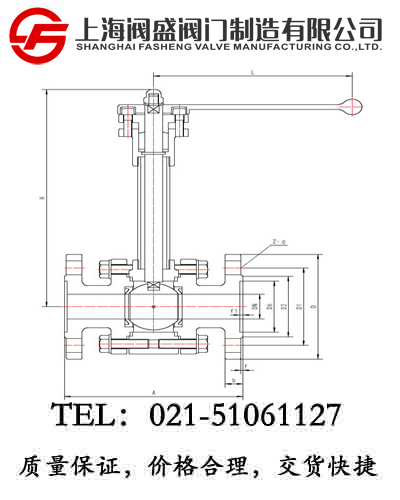

DQ41F-100P低温球阀外型尺寸与连接尺寸
|
产品型号 |
DQ41F-100P低温球阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H |
D |
D1 |
D2 |
D6 |
Z-Ф |
b |
f |
f1 |
L |
|
622Q15AB2A3 |
15 |
170 |
207 |
105 |
75 |
55 |
40 |
4-14 |
20 |
2 |
3 |
140 |
5.7 |
|
622Q20AB2A3 |
20 |
190 |
239 |
125 |
90 |
68 |
51 |
4-18 |
22 |
2 |
3 |
160 |
7.6 |
|
622Q25AB2A3 |
25 |
210 |
254 |
135 |
100 |
78 |
58 |
4-18 |
24 |
2 |
3 |
180 |
9.7 |
|
622Q32AB2A3 |
32 |
230 |
280 |
150 |
110 |
82 |
66 |
4-23 |
24 |
2 |
3 |
200 |
15.3 |
|
622Q40AB2A3 |
40 |
260 |
292 |
165 |
125 |
95 |
76 |
4-23 |
26 |
3 |
3 |
200 |
18.6 |
|
622Q50AB2A3 |
50 |
300 |
322 |
195 |
145 |
112 |
88 |
4-25 |
28 |
3 |
4 |
250 |
25.1 |
