DQ61F-16P低温球阀产品规范
公称压力:1.6MPa
公称通径:15mm~200mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:对焊
介质流向:由阀门的左侧向右流
DQ61F-16P低温球阀主要零部件材料
阀体、阀盖、阀杆:不锈钢
球体:不锈钢实心球
填料:PTFE
密封圈:PTFE或PCTFE

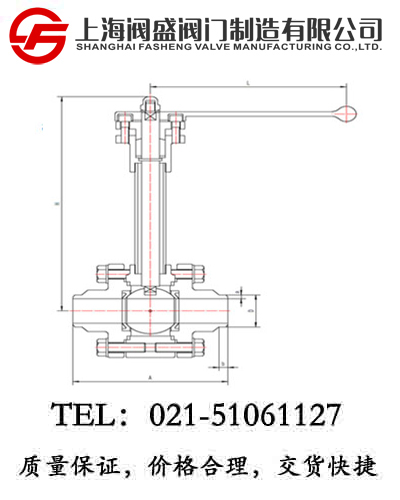

DQ61F-16P低温球阀(SW)外型尺寸与连接尺寸
产品型号 |
DQ61F-16P低温球阀 |
重量
(kg) |
产品代号 |
通径
DN(mm) |
尺寸(mm) |
A |
b |
D |
a |
H |
L |
211Q15AB2A3 |
15 |
140 |
6 |
18 |
2 |
207 |
140 |
3.2 |
211Q20AB2A3 |
20 |
152 |
6 |
25 |
2.5 |
239 |
160 |
4.1 |
211Q25AB2A3 |
25 |
165 |
6 |
32 |
2.5 |
254 |
180 |
5.3 |
211Q32AB2A3 |
32 |
178 |
6 |
38 |
3 |
280 |
200 |
10.2 |
211Q40AB2A3 |
40 |
190 |
7 |
48 |
3.5 |
292 |
200 |
14.3 |
211Q50AB2A3 |
50 |
216 |
8 |
57 |
3.5 |
322 |
250 |
20.2 |
211Q65AB2A3 |
65 |
241 |
10 |
76 |
4 |
354 |
320 |
25.4 |
211Q80AB2A3 |
80 |
283 |
10 |
89 |
4 |
375 |
320 |
50.8 |
211Q100AB2A3 |
100 |
305 |
12 |
108 |
4 |
420 |
360 |
70.9 |
211Q125AB2A3 |
125 |
381 |
12 |
133 |
4.5 |
452 |
500 |
81.1 |
211Q150AB2A3 |
150 |
403 |
12 |
159 |
4.5 |
491 |
700 |
131.3 |
211Q200AB2A3 |
200 |
419 |
16 |
219 |
4.5 |
544 |
900 |
216.8 |
