DQ61F-64P低温球阀（SW）

产品名称：DQ61F-64P低温球阀（SW）
产品型号：DQ61F
产品口径：DN15-100mm
产品压力：6.4Mpa
产品材质：不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DQ61F-64P低温球阀（SW），可提供DQ61F-64P低温球阀（SW）价格，DQ61F-64P低温球阀（SW）说明书，DQ61F-64P低温球阀（SW）实物图，DQ61F-64P低温球阀（SW）结构图，DQ61F-64P低温球阀（SW）外形尺寸，DQ61F-64P低温球阀（SW）执行标准，DQ61F-64P低温球阀（SW）工作原理，DQ61F-64P低温球阀（SW）作用特点。

DQ61F-64P低温球阀产品规范
公称压力：6.4MPa
公称通径：15mm～100mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：对焊
介质流向：由阀门的左侧向右流

DQ61F-64P低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

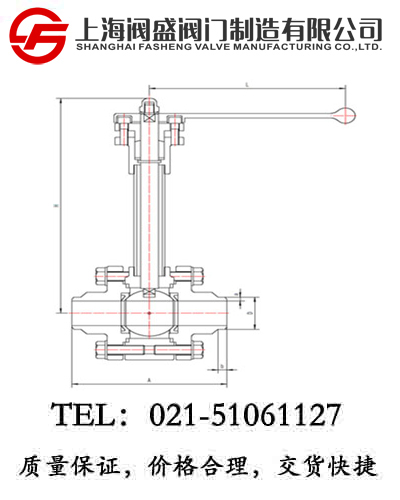

DQ61F-64P低温球阀（SW）外型与连接尺寸

产品型号		DQ61F-64P低温球阀						重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	A	b	D	a	H	L
511Q15AB2A3	15	140	10	18	2	207	160	3.4
511Q20AB2A3	20	152	12	25	2.5	239	180	4.3
511Q25AB2A3	25	165	12	32	2.5	254	200	5.6
511Q32AB2A3	32	178	12	38	3	280	200	10.7
511Q40AB2A3	40	190	12	48	3.5	292	250	15.1
511Q50AB2A3	50	216	15	57	3.5	322	320	21.2
511Q65AB2A3	65	241	15	76	4	354	320	26.7
511Q80AB2A3	80	283	15	89	4	375	360	53.3
511Q100AB2A3	100	305	15	108	4	420	360	74.4
