DQ61F-64P低温球阀（BW）

产品名称：DQ61F-64P低温球阀（BW）
产品型号：DQ61F
产品口径：DN15-100mm
产品压力：6.4Mpa
产品材质：不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DQ61F-64P低温球阀（BW），可提供DQ61F-64P低温球阀（BW）价格，DQ61F-64P低温球阀（BW）说明书，DQ61F-64P低温球阀（BW）实物图，DQ61F-64P低温球阀（BW）结构图，DQ61F-64P低温球阀（BW）外形尺寸，DQ61F-64P低温球阀（BW）执行标准，DQ61F-64P低温球阀（BW）工作原理，DQ61F-64P低温球阀（BW）作用特点。

DQ61F-64P低温球阀产品规范
公称压力：6.4MPa
公称通径：15mm～100mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀门的左侧向右流

DQ61F-64P低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

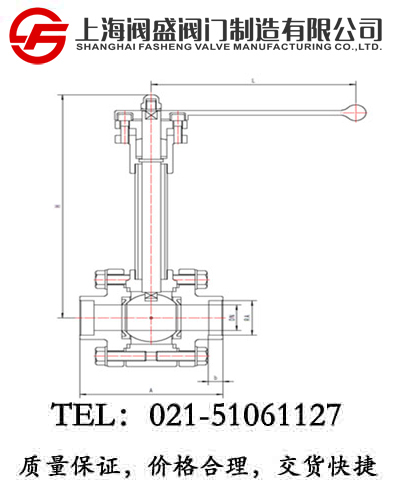

DQ61F-64P低温球阀（BW）外型与连接尺寸

产品型号		DQ61F-64P低温球阀						重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	A	b	RA	D	H	L
533Q15AB2A3	15	140	10	18.5	32	207	160	3.4
533Q20AB2A3	20	152	12	25.5	38	239	180	4.3
533Q25AB2A3	25	165	12	32.5	44	254	200	5.6
533Q32AB2A3	32	178	12	38.5	54	280	200	10.7
533Q40AB2A3	40	190	12	48.5	62	292	250	15.1
533Q50AB2A3	50	216	15	57.5	74	322	320	21.2
533Q65AB2A3	65	241	15	76.5	88	354	320	26.7
533Q80AB2A3	80	283	15	89.5	106	375	360	53.3
533Q100AB2A3	100	305	15	108.5	130	420	360	74.4
