DQ61F-600LB低温球阀产品规范
公称压力：10.0MPa
公称通径：1/2in～4in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：对焊
介质流向：由阀门的左侧向右流
DQ61F-600LB低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

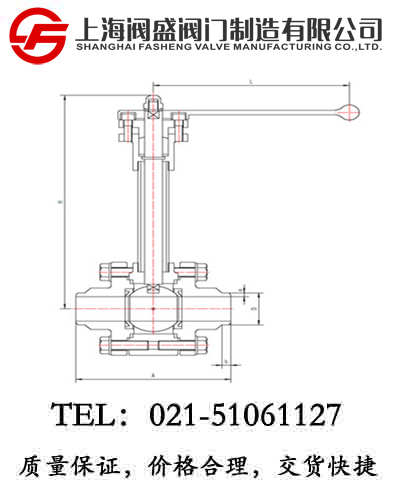

DQ61F-600LB低温球阀（SW）外型尺寸与连接尺寸
|
产品型号 |
DQ61F-600LB低温球阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
b |
D |
a |
H |
L |
|
D11Q15AB2A3 |
1/2 |
165 |
10 |
21.3 |
3.73 |
207 |
160 |
3.4 |
|
D11Q20AB2A3 |
3/4 |
190 |
12 |
26.7 |
3.91 |
239 |
180 |
4.3 |
|
D11Q25AB2A3 |
1 |
216 |
12 |
33.4 |
4.55 |
254 |
200 |
5.6 |
|
D11Q32AB2A3 |
1-1/4 |
229 |
12 |
42.2 |
4.85 |
280 |
200 |
10.7 |
|
D11Q40AB2A3 |
1-1/2 |
241 |
12 |
48.3 |
5.08 |
292 |
250 |
15.1 |
|
D11Q50AB2A3 |
2 |
292 |
15 |
60.3 |
5.54 |
322 |
320 |
21.2 |
|
D11Q65AB2A3 |
2-1/2 |
330 |
15 |
73.0 |
7.01 |
354 |
320 |
26.7 |
|
D11Q80AB2A3 |
3 |
356 |
15 |
88.9 |
7.62 |
375 |
360 |
53.3 |
|
D11Q100AB2A3 |
4 |
406 |
15 |
114.3 |
8.56 |
420 |
360 |
74.4 |
