DQ61F-900LB低温球阀（SW）

产品名称：DQ61F-900LB低温球阀（SW）
产品型号：DQ61F
产品口径：DN15-100mm
产品压力：900LB
产品材质：不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DQ61F-900LB低温球阀（SW），可提供DQ61F-900LB低温球阀（SW）价格，DQ61F-900LB低温球阀（SW）说明书，DQ61F-900LB低温球阀（SW）实物图，DQ61F-900LB低温球阀（SW）结构图，DQ61F-900LB低温球阀（SW）外形尺寸，DQ61F-900LB低温球阀（SW）执行标准，DQ61F-900LB低温球阀（SW）工作原理，DQ61F-900LB低温球阀（SW）作用特点。

DQ61F-900LB低温球阀产品规范
公称压力：15.0MPa
公称通径：1/2in～4in
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：对焊
介质流向：由阀门的左侧向右流

DQ61F-900LB低温球阀主要零部件材料
阀体、阀盖、阀杆：不锈钢
球体：不锈钢实心球
填料：PTFE
密封圈：PTFE或PCTFE

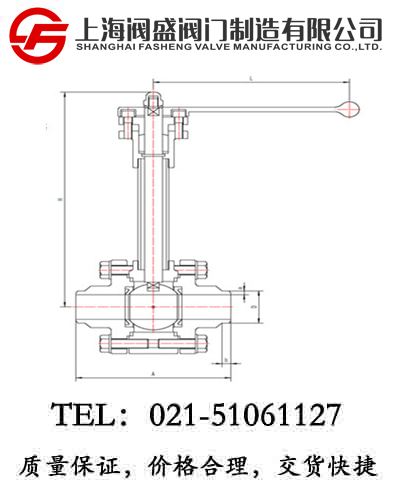

DQ61F-900LB低温球阀（SW）外型与连接尺寸

产品型号		DQ61F-900LB低温球阀						重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	A	b	D	a	H	L
F11Q15AB2A3	1/2	216	10	21.3	4.78	207	160	3.4
F11Q20AB2A3	3/4	229	12	26.7	5.56	239	180	4.3
F11Q25AB2A3	1	254	12	33.4	6.35	254	200	5.6
F11Q32AB2A3	1-1/4	279	12	42.2	6.35	280	200	10.7
F11Q40AB2A3	1-1/2	305	12	48.3	7.14	292	250	15.1
F11Q50AB2A3	2	368	15	60.3	8.74	322	320	21.2
F11Q65AB2A3	2-1/2	419	15	73.0	9.53	354	320	26.7
F11Q80AB2A3	3	381	15	88.9	11.13	375	360	53.3
F11Q100AB2A3	4	457	15	114.3	13.49	420	360	74.4
