J61Y-160P高压截止阀（BW）产品规范
公称压力：16.0MPa
公称通径：6mm～25mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
J61Y-160P高压截止阀（BW）主要零部件材料
阀体、阀盖、阀杆：不锈钢
阀瓣：不锈钢堆焊司太立合金
填料：PTFE

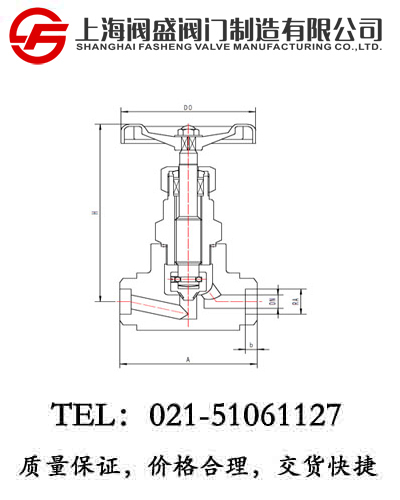

J61Y-160P高压截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
J61Y-160P高压截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
733J6AD2D4 |
6 |
90 |
125 |
115 |
8 |
14.5 |
75 |
0.84 |
|
733J10AD2D4 |
10 |
90 |
125 |
115 |
8 |
18.5 |
75 |
1.10 |
|
733J15AD2D4 |
15 |
100 |
130 |
120 |
8 |
22.5 |
75 |
1.48 |
|
733J20AD2D4 |
20 |
100 |
130 |
120 |
8 |
28.5 |
100 |
1.79 |
|
733J25AD2D4 |
25 |
120 |
140 |
125 |
8 |
34.5 |
100 |
2.52 |
