J61Y-320P高压截止阀（BW）产品规范
公称压力：32.0MPa
公称通径：10mm～50mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
J61Y-320P高压截止阀（BW）主要零部件材料
阀体、阀盖、阀杆：不锈钢
阀瓣：不锈钢堆焊司太立合金
填料：PTFE

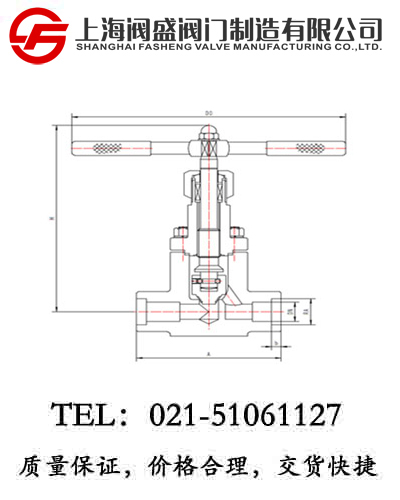

J61Y-320P高压截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
J61Y-320P高压截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
933J10AD2A4 |
10 |
100 |
170 |
160 |
10 |
18.5 |
200 |
5.8 |
|
933J15AD2A4 |
15 |
120 |
180 |
170 |
10 |
22.5 |
200 |
6.2 |
|
933J20AD2A4 |
20 |
120 |
225 |
210 |
12 |
28.5 |
300 |
7.4 |
|
933J25AD2A4 |
25 |
150 |
235 |
220 |
12 |
34.5 |
300 |
8.1 |
|
933J40AD2A4 |
40 |
180 |
350 |
330 |
15 |
49 |
400 |
17.8 |
|
933J50AD2A4 |
50 |
200 |
390 |
360 |
15 |
61 |
450 |
21.7 |
