DJ41F-25P 低温截止阀产品规范
公称压力：2.5MPa
公称通径：65mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
DJ41F-25P 低温截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

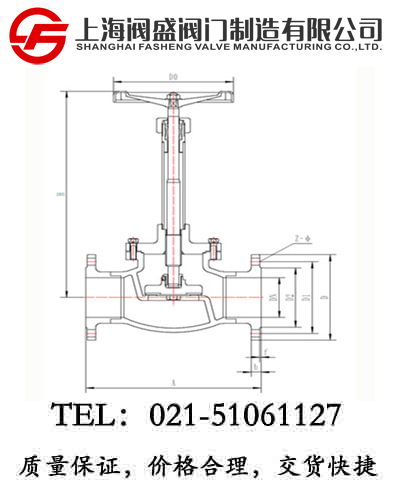

DJ41F-25P 低温截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ41F-25P低温截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
322J65AB2A3 |
65 |
290 |
473 |
440 |
180 |
145 |
120 |
8-18 |
22 |
3 |
200 |
18.4 |
|
322J80AB2A3 |
80 |
310 |
510 |
470 |
195 |
160 |
135 |
8-18 |
22 |
3 |
240 |
30.1 |
|
322J100AB2A3 |
100 |
350 |
589 |
539 |
230 |
190 |
160 |
8-23 |
24 |
3 |
280 |
40.2 |
|
322J125AB2A3 |
125 |
400 |
665 |
602 |
270 |
220 |
188 |
8-25 |
28 |
3 |
300 |
53.9 |
|
322J150AB2A3 |
150 |
480 |
713 |
638 |
300 |
250 |
218 |
8-25 |
30 |
3 |
300 |
68.3 |
|
322J200AB2A3 |
200 |
600 |
805 |
705 |
375 |
320 |
282 |
12-30 |
38 |
3 |
360 |
134.2 |
