DJ21Y-320P低温高压截止阀产品规范
公称压力：32.0MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：接管对焊
介质流向：由阀瓣下面向上流
DJ21Y-320P低温高压截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：紫铜
阀瓣：堆焊司太立合金

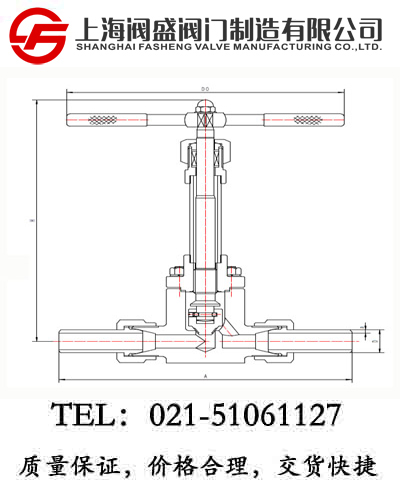

DJ21Y-320P低温高压截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ21Y-320P低温高压截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
a |
D0 |
|
988J10AD2C3 |
10 |
220 |
310 |
300 |
18 |
4 |
200 |
7.2 |
|
988J15AD2C3 |
15 |
230 |
320 |
310 |
22 |
4 |
200 |
7.8 |
|
988J20AD2C3 |
20 |
290 |
365 |
350 |
28 |
4 |
300 |
9.1 |
|
988J25AD2C3 |
25 |
300 |
375 |
360 |
34 |
4.5 |
300 |
10.2 |
|
988J40AD2C3 |
40 |
380 |
490 |
470 |
49 |
4.5 |
400 |
22.3 |
|
988J50AD2C3 |
50 |
460 |
530 |
500 |
61 |
5 |
450 |
26.9 |
