DJ41Y-100P低温高压截止阀产品规范
公称压力：10.0MPa
公称通径：15mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流
DJ41Y-100P低温高压截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：紫铜
阀瓣：堆焊司太立合金

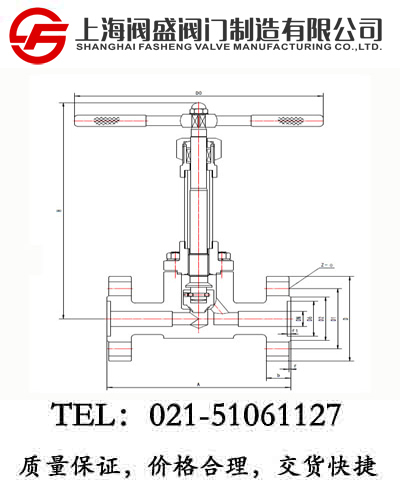

DJ41Y-100P低温高压截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ41Y-100P低温高压截止阀 |
重 量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
D1 |
D2 |
D6 |
Z-d |
b |
f |
D0 |
|
622J15AD2C3 |
15 |
170 |
320 |
310 |
105 |
75 |
55 |
40 |
4-14 |
20 |
2 |
250 |
9.7 |
|
622J20AD2C3 |
20 |
190 |
365 |
350 |
125 |
90 |
68 |
51 |
4-18 |
22 |
2 |
250 |
11.9 |
|
622J25AD2C3 |
25 |
210 |
375 |
360 |
135 |
100 |
78 |
58 |
4-18 |
24 |
2 |
350 |
13.8 |
|
622J40AD2C3 |
40 |
260 |
490 |
470 |
165 |
125 |
95 |
76 |
4-23 |
26 |
3 |
450 |
28.1 |
|
622J50AD2C3 |
50 |
300 |
530 |
500 |
195 |
145 |
112 |
88 |
4-25 |
28 |
3 |
650 |
38.5 |
