DJ41Y-160P低温高压截止阀

产品名称：DJ41Y-160P低温高压截止阀
产品型号：DJ41Y
产品口径：DN15-50mm
产品压力：16Mpa
产品材质：不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DJ41Y-160P低温高压截止阀，可提供DJ41Y-160P低温高压截止阀价格，DJ41Y-160P低温高压截止阀说明书，DJ41Y-160P低温高压截止阀实物图，DJ41Y-160P低温高压截止阀结构图，DJ41Y-160P低温高压截止阀外形尺寸，DJ41Y-160P低温高压截止阀执行标准，DJ41Y-160P低温高压截止阀工作原理，DJ41Y-160P低温高压截止阀作用特点。

DJ41Y-160P低温高压截止阀产品规范
公称压力：16.0MPa
公称通径：15mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰
介质流向：由阀瓣下面向上流

DJ41Y-160P低温高压截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：紫铜
阀瓣：堆焊司太立合金

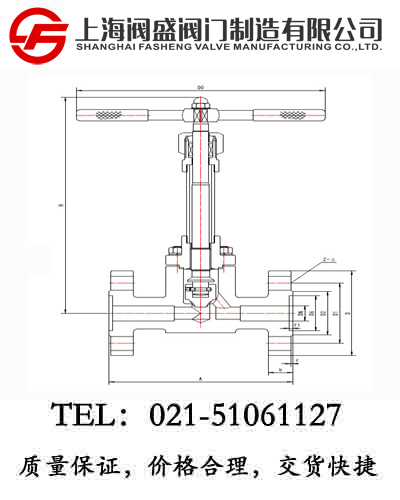

DJ41Y-160P低温高压截止阀外型与连接尺寸

产品型号		DJ41Y-160P低温高压截止阀											重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	A	H1	H2	D	D1	D2	D6	Z-d	b	f	D0
722J15AD2C3	15	170	320	310	110	75	55	40	4-18	24	2	250	9.7
722J20AD2C3	20	190	365	350	130	90	62	51	4-23	26	2	250	11.9
722J25AD2C3	25	210	375	360	140	100	72	58	4-23	28	2	350	13.8
722J40AD2C3	40	260	490	470	175	125	92	76	4-27	32	3	450	28.1
722J50AD2C3	50	300	530	500	215	165	132	88	8-25	36	3	650	38.5
