J24W-100P角式仪表阀

产品名称：J24W-100P角式仪表阀
产品型号：J24W
产品口径：DN4-10mm
产品压力：10Mpa
产品材质：不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产J24W-100P角式仪表阀，可提供J24W-100P角式仪表阀价格，J24W-100P角式仪表阀说明书，J24W-100P角式仪表阀实物图，J24W-100P角式仪表阀结构图，J24W-100P角式仪表阀外形尺寸，J24W-100P角式仪表阀执行标准，J24W-100P角式仪表阀工作原理，J24W-100P角式仪表阀作用特点。

J24W-100P角式仪表阀产品规范
公称压力：10.0MPa
公称通径：4、10mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：焊接
介质流向：由阀顶下面向上流

J24W-100P角式仪表阀主要零部件材料
阀体：铜合金（T）不锈钢（P）
阀杆、阀顶：不锈钢
填料：PTFE
接管：铜-T 不锈钢-P

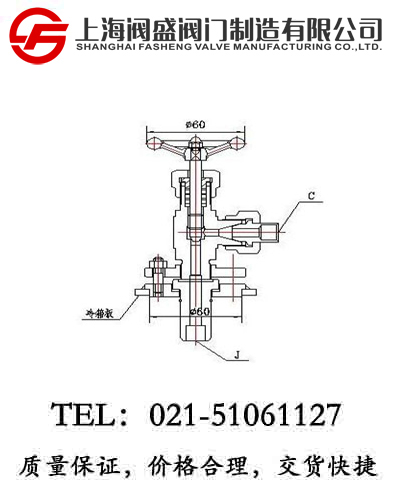

J24W-100P角式仪表阀外型尺寸与连接尺寸

产品型号		J24W-100P角式仪表阀		重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	J-材料	C-材料
698G4AA2D4-1	4	Φ6×1-P	Φ6×1/T	0.58
698G4AA2D4-2	4	Φ6×1-P	Φ6×1-P	0.58
698G4AA2D4-3	4	Φ6×1-T	Φ6×1-T	0.58
698G4AA2D4-4	4	Φ6×1-P	Φ6×1-P	0.58
698G4AA2D4-5	4	Φ12×1-P	Φ6×1-T	0.58
698G4AA2D4-6	4	Φ12×1-P	Φ6×1-P	0.58
698G4AA2D4-7	4	Φ12×1-T	Φ6×1-T	0.58
698G4AA2D4-8	4	Φ12×1-T	Φ6×1-P	0.58
698G4AA2D4-9	4	Φ12×2-T	Φ6×1-T	0.58
698G4AA2D4-10	4	Φ12×2-L	Φ6×1-P	0.58
698G10AA2D4-1	10	Φ12×1-P	Φ12×1-T	0.66
698G10AA2D4-2	10	Φ12×1-P	Φ12×1-P	0.66
698G10AA2D4-3	10	Φ12×1-P	Φ10.3-P	0.66
698G10AA2D4-4	10	Φ12×1-P	Φ14×2-P	0.66
698G10AA2D4-5	10	Φ12×1-T	Φ12×1-T	0.66
698G10AA2D4-6	10	Φ12×1-T	Φ12×1-P	0.66
698G10AA2D4-7	10	Φ12×1-T	Φ10.3-P	0.66
698G10AA2D4-8	10	Φ12×1-T	Φ14×2-P	0.66
698G10AA2D4-9	10	Φ12×2-L	Φ12×1-T	0.66
698G10AA2D4-10	10	Φ12×2-L	Φ12×1-P	0.66
698G10AA2D4-11	10	Φ12×2-L	Φ10.3-P	0.66
698G10AA2D4-12	10	Φ12×2-L	Φ14×2-P	0.66
