J24W-100P 角式仪表阀产品规范
公称压力：10.0MPa
公称通径：4、10mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：焊接
介质流向：由阀顶下面向上流
J24W-100P 角式仪表阀主要零部件材料
阀体：铜合金（T）不锈钢（P）
阀杆、阀顶：不锈钢
填料：PTFE
接管：铜-T 不锈钢-P

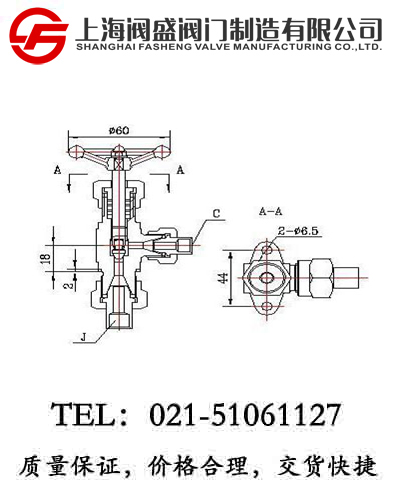

J24W-100P 角式仪表阀外型尺寸与连接尺寸
|
产品型号 |
J24W-100P角式仪表阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
J-材料 |
C-材料 |
|
688G4AA2D4-1 |
4 |
Φ6×1-P |
Φ6×1/T |
0.58 |
|
688G4AA2D4-2 |
4 |
Φ6×1-P |
Φ6×1-P |
0.58 |
|
688G4AA2D4-3 |
4 |
Φ6×1-T |
Φ6×1-T |
0.58 |
|
688G4AA2D4-4 |
4 |
Φ6×1-P |
Φ6×1-P |
0.58 |
|
688G4AA2D4-5 |
4 |
Φ12×1-P |
Φ6×1-T |
0.58 |
|
688G4AA2D4-6 |
4 |
Φ12×1-P |
Φ6×1-P |
0.58 |
|
688G4AA2D4-7 |
4 |
Φ12×1-T |
Φ6×1-T |
0.58 |
|
688G4AA2D4-8 |
4 |
Φ12×1-T |
Φ6×1-P |
0.58 |
|
688G4AA2D4-9 |
4 |
Φ12×2-T |
Φ6×1-T |
0.58 |
|
688G4AA2D4-10 |
4 |
Φ12×2-L |
Φ6×1-P |
0.58 |
|
688G10AA2D4-1 |
10 |
Φ12×1-P |
Φ12×1-T |
0.66 |
|
688G10AA2D4-2 |
10 |
Φ12×1-P |
Φ12×1-P |
0.66 |
|
688G10AA2D4-3 |
10 |
Φ12×1-P |
Φ10.3-P |
0.66 |
|
688G10AA2D4-4 |
10 |
Φ12×1-P |
Φ14×2-P |
0.66 |
|
688G10AA2D4-5 |
10 |
Φ12×1-T |
Φ12×1-T |
0.66 |
|
688G10AA2D4-6 |
10 |
Φ12×1-T |
Φ12×1-P |
0.66 |
|
688G10AA2D4-7 |
10 |
Φ12×1-T |
Φ10.3-P |
0.66 |
|
688G10AA2D4-8 |
10 |
Φ12×1-T |
Φ14×2-P |
0.66 |
|
688G10AA2D4-9 |
10 |
Φ12×2-L |
Φ12×1-T |
0.66 |
|
688G10AA2D4-10 |
10 |
Φ12×2-L |
Φ12×1-P |
0.66 |
|
688G10AA2D4-11 |
10 |
Φ12×2-L |
Φ10.3-P |
0.66 |
|
688G10AA2D4-12 |
10 |
Φ12×2-L |
Φ14×2-P |
0.66 |
