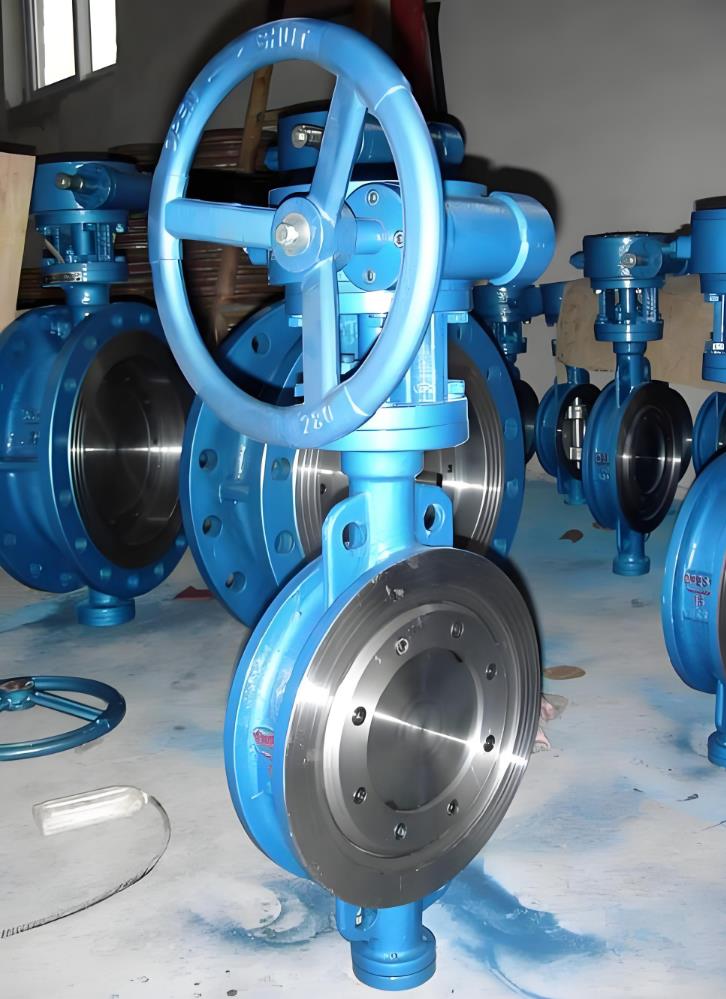

三偏心硬密封蝶阀要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。三偏心蝶阀
三偏心硬密封蝶阀产品采用标准
|
结构形式 |
三偏心 |
|
设计依据 |
GB |
API |
|
驱动方式 |
手动、蜗轮蜗杆传动、手动、电动 |
|
设计标准 |
GB/T 12238 |
API609、MSS.SP-68 |
|
结构长度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
|
连接法兰 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
|
试验和检验 |
JB/T 9092 |
API 1598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
三偏心硬密封蝶阀主要零件材料
|
序号
NO. |
材质 |
材质 |
序号
NO. |
零件名称 |
材质 |
|
1 |
阀体 |
WCB、CF8、CF8M、
CF8C、CF3、CF3M |
6 |
填料 |
柔性石墨 |
|
2 |
阀杆 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
7 |
填料压盖 |
WCB、CF8、CF8M |
|
3 |
蝶板组合件 |
WC+f4、WCB+不锈钢复合件
WCB+F6、CF8、CF8M |
8 |
支架 |
WCB、CF8、CF8M、CF3、CF3M |
|
4 |
轴套 |
Cu、PTFE+不锈钢 |
9 |
蜗轮蜗杆装置 |
|
|
5 |
填料垫 |
2Cr13 |
|
|
|
