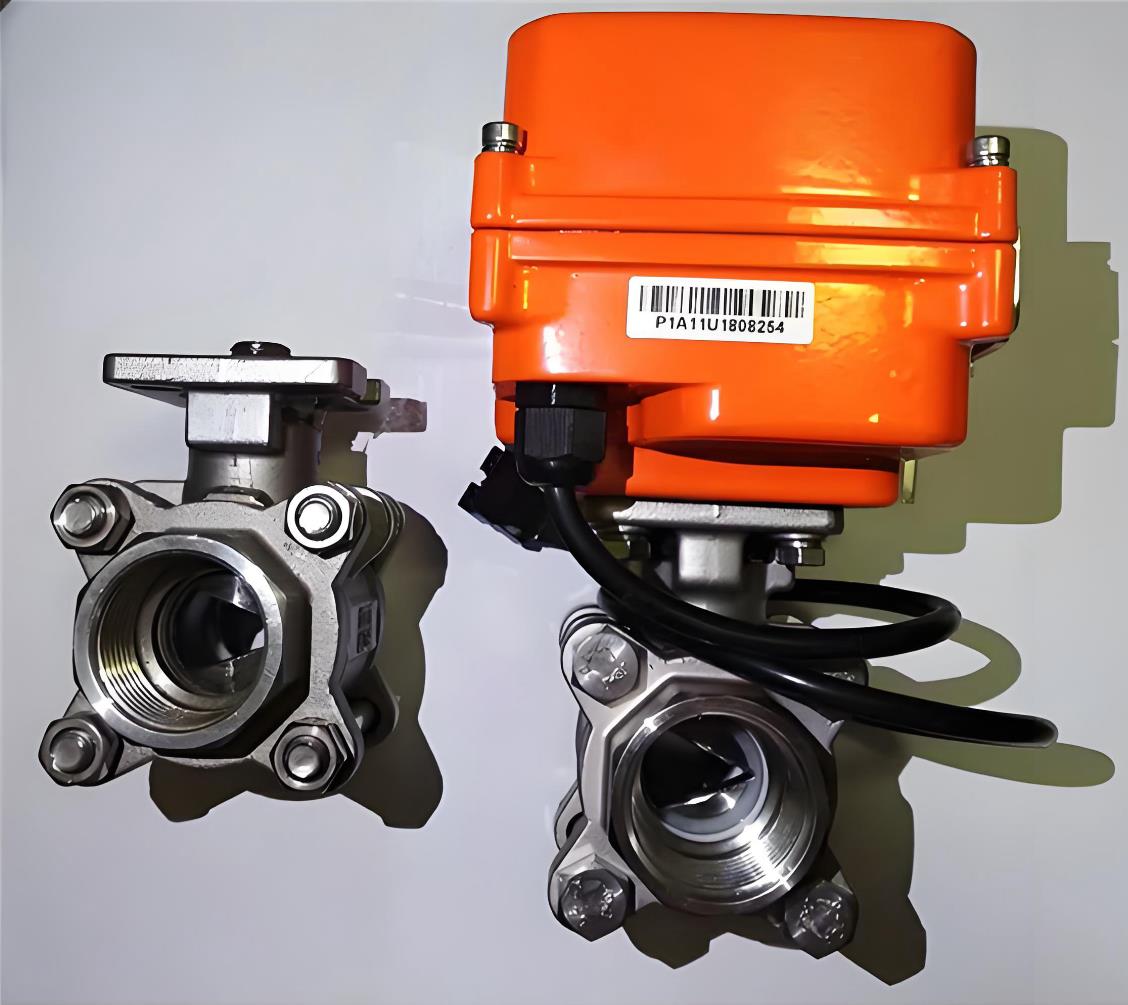

产品概述：电动高压球阀
◆耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb ◆耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。 ◆无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
Q911N电动高压球阀主要零件材料 ： (单位:mm)
|
零件名称 |
阀体 |
球体 |
阀杆 |
密封圈 |
|
Q11N-100C
Q11N-160C
Q11N-320C |
35/45 |
1Cr18 |
1Cr18Ni9Ti |
尼龙 |
|
Q11N-100P
Q11N-160P
Q11N-320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|
Q11N-100R
Q11N-160R
Q11N-320R |
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni9Ti |
Q911N电动高压球阀美标主要尺寸 ： 600Lb 900Lb (单位:mm )
采用：ASME、B16.11-1991标准
|
口径 |
d |
L |
L1 |
H |
W |
D |
L3 |
|
流量 |
总长 |
中段瓣总长 |
中心高度 |
手柄长度 |
半插口 |
有效长度 |
|
NPT3/8" |
10 |
100 |
60 |
62 |
150 |
1280 |
10 |
|
NPT1/2" |
14 |
100 |
60 |
65 |
150 |
21.85 |
10 |
|
NPT3/4" |
19 |
140 |
80 |
74 |
180 |
27.30 |
13 |
|
NPT1" |
24 |
140 |
80 |
80 |
180 |
34.05 |
13 |
|
NPT11/4" |
31 |
160 |
90 |
95 |
255 |
42.80 |
13 |
|
NPT11/2" |
39 |
180 |
100 |
98 |
255 |
48.80 |
13 |
|
NPT2" |
48 |
200 |
110 |
108 |
255 |
61.35 |
16 |
|
NPT21/2" |
63 |
- |
- |
- |
- |
74.20 |
16 |
|
NPT3" |
78 |
- |
- |
- |
- |
90.15 |
16 |
|
NPT4" |
98 |
- |
- |
- |
- |
115.80 |
19 |
Q911N电动高压球阀国标主要尺寸： (单位:mm )
|
公称通径 |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|
管螺纹 |
尺寸(mm) |
管螺纹 |
尺寸(mm) |
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|
6 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
1 1 /4 |
25 |
120 |
64.5 |
146 |
60 |
1 1 /4 |
115 |
300 |
70 |
120 |
|
40 |
1 1 /2 |
32 |
130 |
76 |
254 |
65 |
1 1 /2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
100 |
150 |
