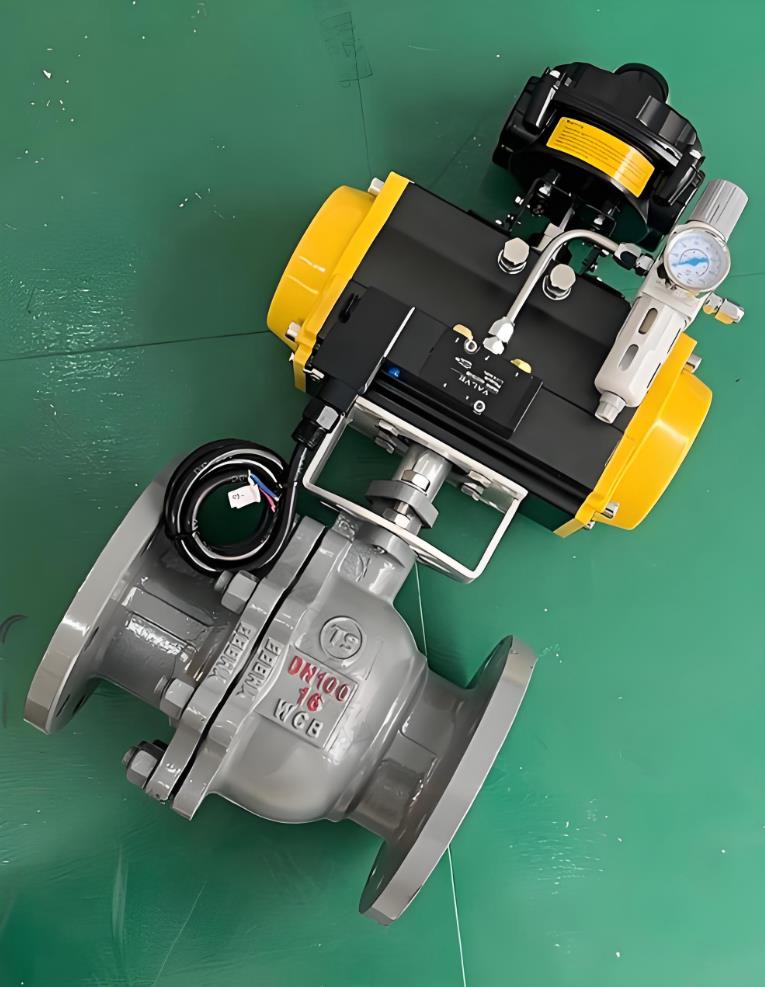

气动调节球阀是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
气动调节球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1，流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
不锈钢气动定位调节球阀的详细资料：

气动球阀性能参数:

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源	220VAC、24VDC
气源压力 MPa	0.4～0.7MPa
固有可调比 R	100:1

气动调节球阀流量特性Kv值:

公称通径 (DN)	不同开度角下的Kv值
公称通径 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

气动调节球阀主要外形尺寸:

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2	b	f	Z-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GTD52/GTE63
20	117	105	75	55	14		4-14	GTD63/GTE83
25	127	115	85	65	14		4-14	GTD63/GTE83
32	140	135	100	78	16		4-18	GTD83/GTE110
40	165	145	110	85	16	3	4-18	GT83/GTE110
50	178	160	125	100	16		4-18	GTD83/GTE110
65	190	180	145	120	18		4-18	GTD110/GTE127
80	203	195	160	135	20		8-18	GTD127/GTE127
100	305	215	180	155	20		8-18	GTD127/GTE160
125	256	245	210	185	22		8-18	GTD160/GTE190
150	394	280	240	210	24		8-23	GTD190/GTE210
200	457	335	295	265	26		12-23	GTD210/AWS20
250	533	405	335	320	30		12-25	AW18/AWS25
