法兰式高压球阀型号说明
① 系列代号：KHBF（KHMF）系列法兰式球阀
② 公称通径：16、20、25、32、40、50mm
③ 压力范围：40、63、100、160、250、315bar
④ 阀体材料：1-钢
⑤ 球体材料：1-钢
⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡胶
⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
⑨ 设计序号：由生产商定

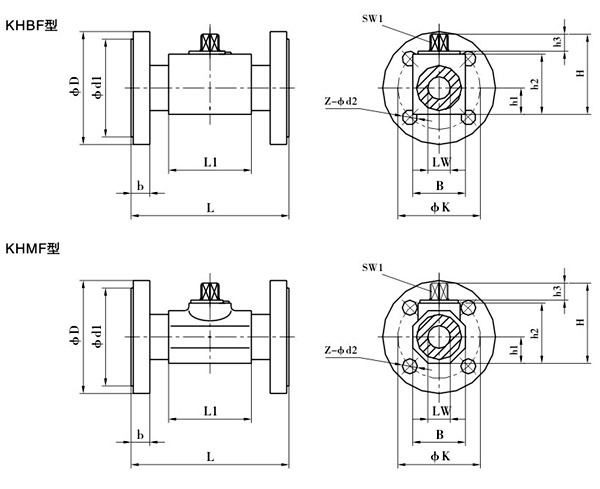

法兰式高压球阀外形尺寸
法兰式高压球阀尺寸表
|
略型号 |
压力范围 |
DN |
LW |
L |
L1 |
D |
d1 |
d2 |
K |
B |
b |
H |
h1 |
h2 |
h3 |
SW1 |
Z |
|
KHBF-016 |
10-40 |
16 |
15 |
130 |
48 |
95 |
45 |
14 |
65 |
38 |
16 |
62 |
19 |
45 |
11 |
9 |
4 |
|
KHBF-016 |
63-160 |
105 |
14 |
75 |
20 |
|
KHBF-016 |
250-315 |
130 |
18 |
90 |
26 |
|
KHBF-020 |
10-40 |
20 |
20 |
150 |
60 |
105 |
58 |
14 |
75 |
48 |
18 |
75 |
25 |
57 |
11 |
12 |
4 |
|
KHBF-025 |
10-40 |
25 |
25 |
160 |
65 |
115 |
68 |
14 |
85 |
57 |
18 |
82 |
28.5 |
64 |
11 |
12 |
4 |
|
KHBF-025 |
63-160 |
140 |
18 |
100 |
24 |
|
KHBF-025 |
250 |
150 |
22 |
105 |
28 |
|
KHBF-025 |
315 |
160 |
22 |
115 |
34 |
|
简略型号 |
压力范围 |
DN |
LW |
L |
L1 |
D |
d1 |
d2 |
k |
B |
b |
H |
h1 |
h2 |
h3 |
SW1 |
Z |
|
KHMF-032 |
10-40 |
32 |
30 |
180 |
84 |
140 |
78 |
18 |
100 |
75 |
18 |
103 |
37.5 |
84 |
12 |
14 |
4 |
|
KHMF-032 |
63-160 |
155 |
22 |
110 |
26 |
|
KHMF-040 |
10-40 |
40 |
38 |
200 |
91 |
150 |
88 |
18 |
110 |
85 |
18 |
114 |
42.5 |
95 |
12 |
14 |
4 |
|
KHMF-040 |
63-160 |
170 |
22 |
125 |
28 |
|
KHMF-040 |
250 |
185 |
26 |
135 |
34 |
|
KHMF-040 |
315 |
195 |
26 |
145 |
38 |
|
KHMF-050 |
10-40 |
50 |
48 |
230 |
100 |
165 |
102 |
18 |
125 |
105 |
20 |
131.5 |
52.5 |
112.5 |
12 |
14 |
4 |
|
KHMF-050 |
63 |
180 |
22 |
135 |
26 |
|
KHMF-050 |
100-160 |
195 |
26 |
145 |
30 |
|
KHMF-050 |
250 |
200 |
26 |
150 |
38 |
8 |
|
KHMF-050 |
315 |
210 |
26 |
160 |
42 |
|
简略型号 |
压力范围 |
DN |
LW |
L |
L1 |
D |
d1 |
d2 |
k |
B |
b |
H |
h1 |
h2 |
h3 |
SW1 |
Z |
|
KHMF-032 |
10-40 |
32 |
30 |
130 |
84 |
140 |
78 |
18 |
100 |
75 |
18 |
103 |
37.5 |
84 |
12 |
17 |
4 |
|
KHMF-040 |
40 |
38 |
140 |
91 |
150 |
88 |
110 |
85 |
18 |
114 |
42.5 |
95 |
|
KHMF-050 |
50 |
48 |
150 |
100 |
165 |
102 |
125 |
105 |
20 |
131.5 |
52.5 |
112.5 |
