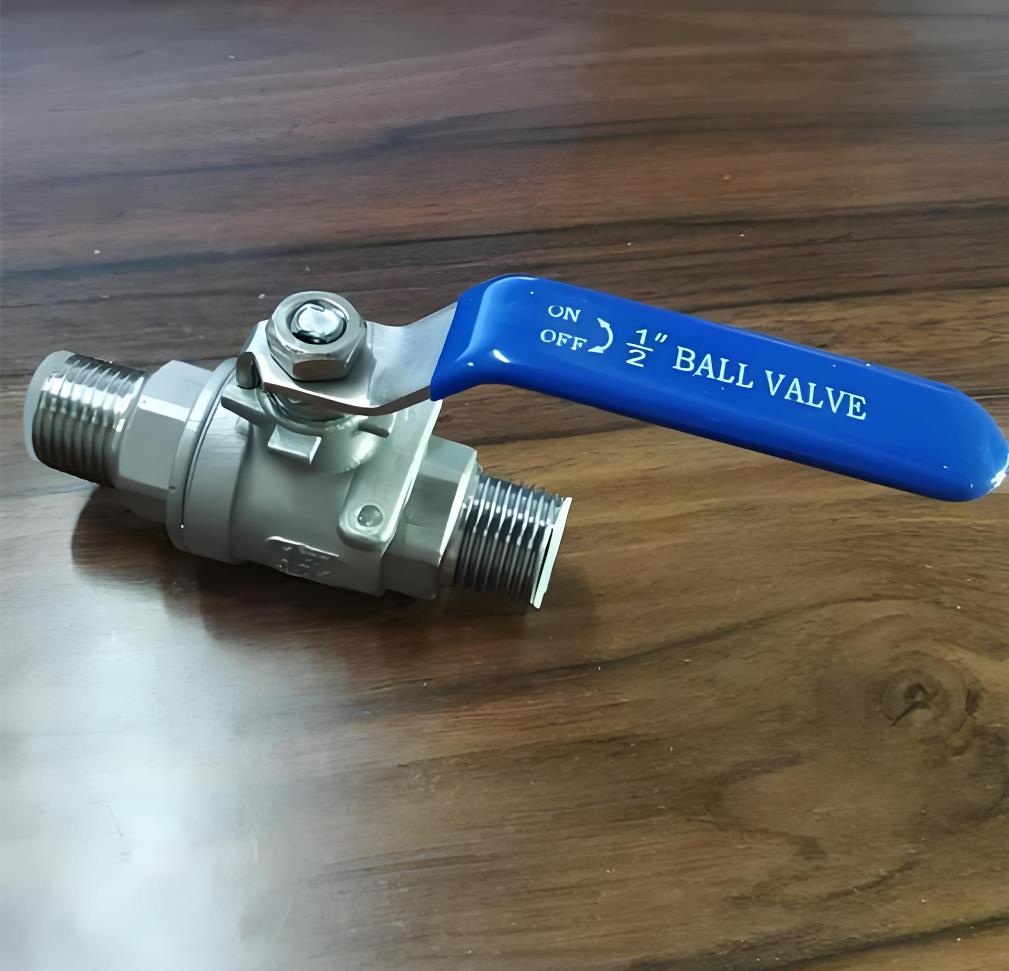

外螺纹球阀公称压力:1.6-6。4MPa 适用温度范围:2-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体W.O.G。
一、外螺纹球阀主要零件材料
|
零件名称 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不锈钢SS304 |
聚四氟乙烯PTFE
对位聚笨PPL |
聚四氟乙烯PTFE
对位聚笨PPL |
|
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/Cr18Ni12Mo2Ti |
二、外螺纹球阀主要尺寸
|
公称直径 |
尺寸（mm） |
|
d |
L |
L1 |
M |
Lo |
Q61对焊接头总长 |
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |
螺纹标准:GB196
