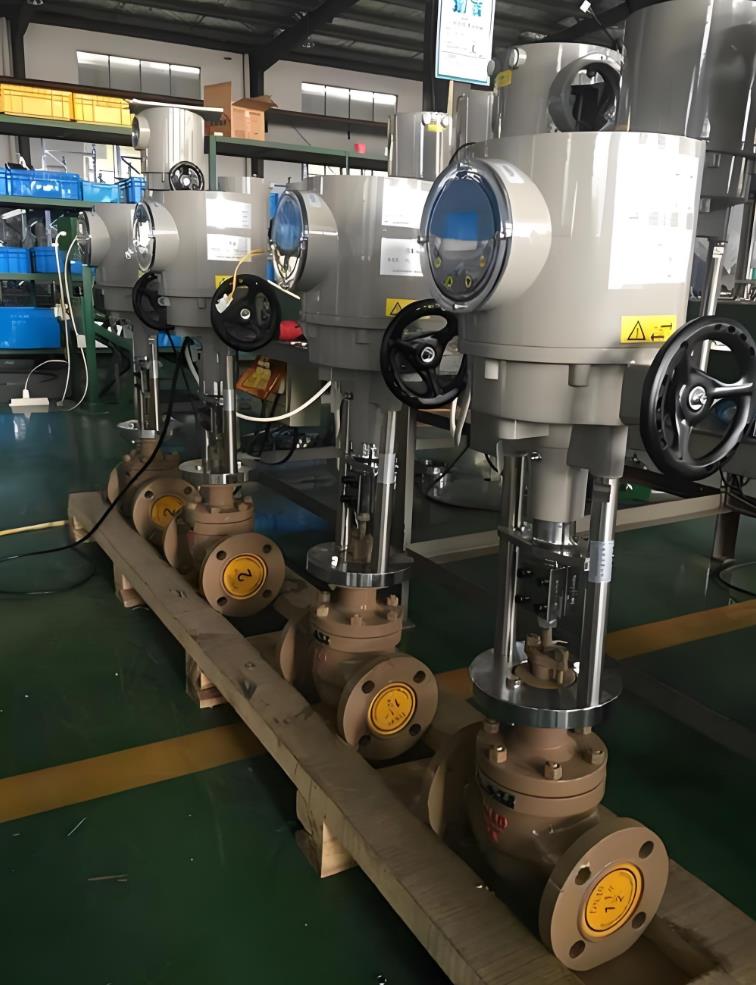

智能型电动调节阀是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构，总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。
智能型电动调节阀主要零件材料：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹
智能型电动调节阀主要技术参数：
电动执行机构主要技术参数
输出推力：44～550KN
（输出调节推力：5.71～47.05KN）
（输出额定关闭推力：8.4～63.15KN）
位置控制基本误差：（设定行程时间≥25秒）±1%
重复性误差：（设定行程时间≥25秒）≤1%
死 区：0.1%～9.9%可调
输出额定负载止下启动频率：1200次/小时
输入信号：4～20mA/100Ω，2～10mA/100Ω,DC24V开关量。
供电电源：380±10%VAC，50Hz
相对温度：≤95%
环境温度：-30℃～+70℃
防爆等级：ExdⅡBT4
防扩等级：IP68
输入输出通道均采用光电隔离
智能型电动调节阀调节机构主要技术参数：
|
公称通径DN（mm）
（阀芯直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
(10) |
(12) |
(15) |
(20) |
|
额定流量 系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比R |
50:1 |
|
允许泄漏量 |
硬阀座：Ⅳ级、软阀座：Ⅵ级 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
|
工作温度 t（℃） |
常温型 |
-20～200、-40～250、-60～250 |
|
散热型 |
-40～450、-60～450 |
|
高温型 |
450～560 |
|
低温型 |
-60～-100、-100～-200、-200～-250 |
