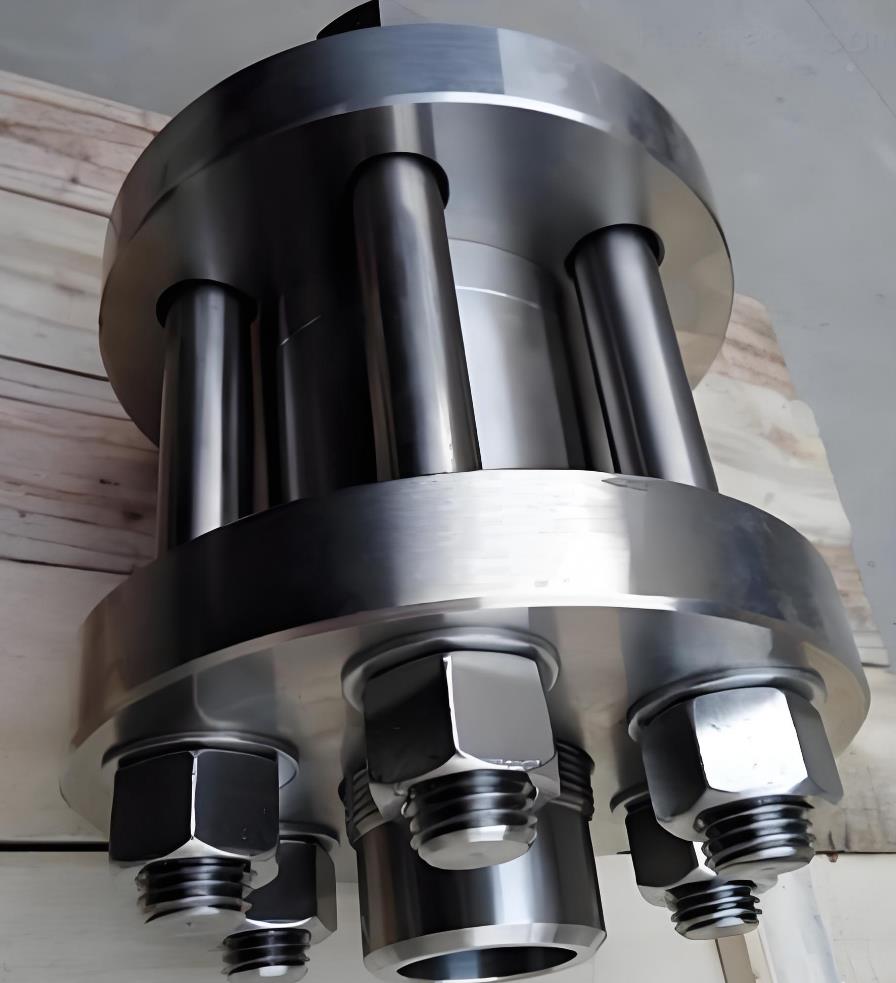

对夹式高压止回阀-H72H对夹式高压止回阀-进口对夹式高压止回阀-上海阀盛阀门制造有限公司

对夹式高压止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。H72H止回阀通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

高压对夹式止回阀标准与规范：

1、设计与制造：API594、API6D、JB/T8937：

2、结构与长度：API1594、AP16D、DIN3202、JB/T8937

3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、试验与检验：AP1598、JB/T9092

5、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

对夹式高压止回阀主要性能规范

型号	公称压力 PN（MPa）	试验压力p（MPa）		工作压力 p/MPa	工作温度 /℃	工作介质
型号	公称压力 PN（MPa）	壳体	密封	工作压力 p/MPa	工作温度 /℃	工作介质
H72Y-160	16	24	16	16	≤200	氮、氢、铜按、氨气、碱液
H72Y-320	32	48	32	32		氮、氢、铜按、氨气、碱液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

对夹式高压止回阀主要零件材料：

零件名称	阀座、阀瓣	阀盖	阀体	O形圈
H72Y-160 H72Y-320	铬钢	碳钢	铬钢	氟26-41橡胶
H72W-220R H72W-320R	铬镍钼不锈		/	氟26-41橡胶

对夹式高压止回阀主要尺寸及重量：

公称通径	尺寸（mm)						重量 (kg)
公称通径	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

公称通径 DN（mm）	尺寸（mm）						重量 (kg)
公称通径 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180
