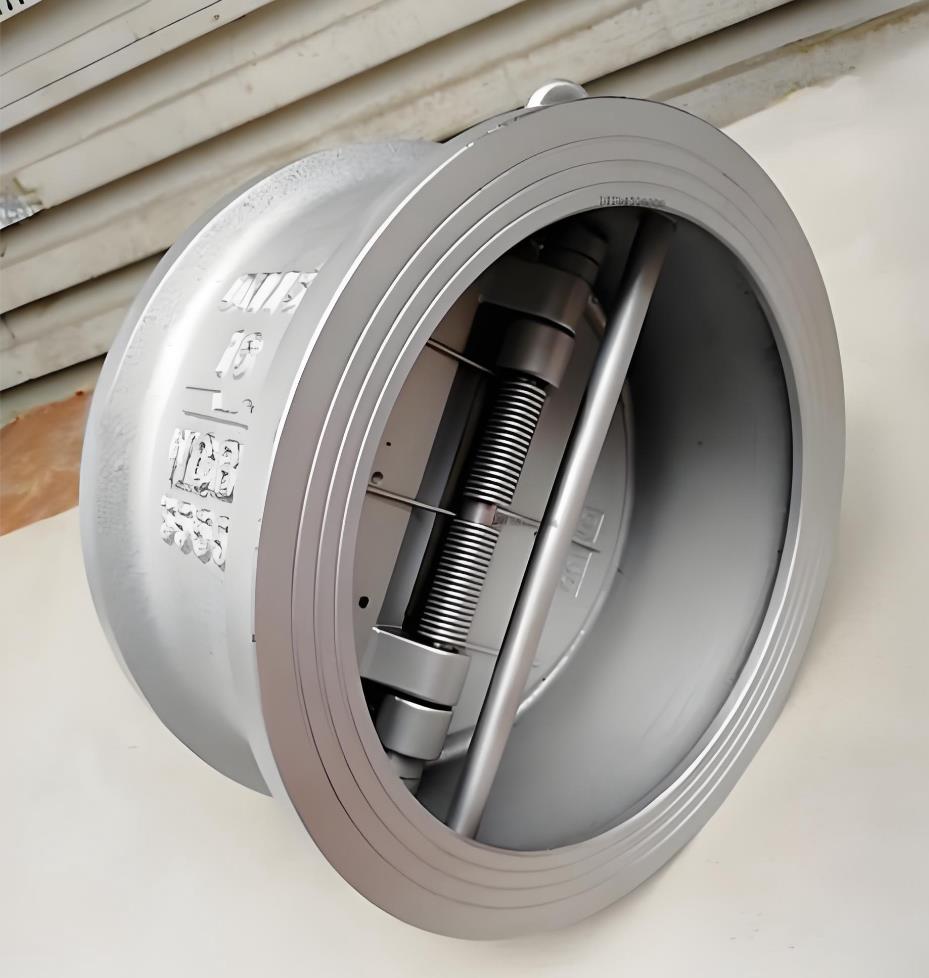

一、对夹蝶式止回阀概述;
对夹蝶式止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂直管道均可使用，安装方便，动作灵敏，密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观，使用寿命长、可靠性高，防止介质倒流，自动控制等优点。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。主要零件材质如下表：
|
零件名称 |
材质 |
|
阀体 |
铸铁、碳钢、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铝青铜、铬不锈钢 |
|
弹簧 |
不锈钢 |
二、对夹蝶式止回阀主要外形尺寸:
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
43 |
43 |
64 |
64 |
70 |
76 |
89 |
114 |
114 |
|
H |
60 |
73 |
89 |
110 |
141 |
168 |
219 |
273 |
324 |
