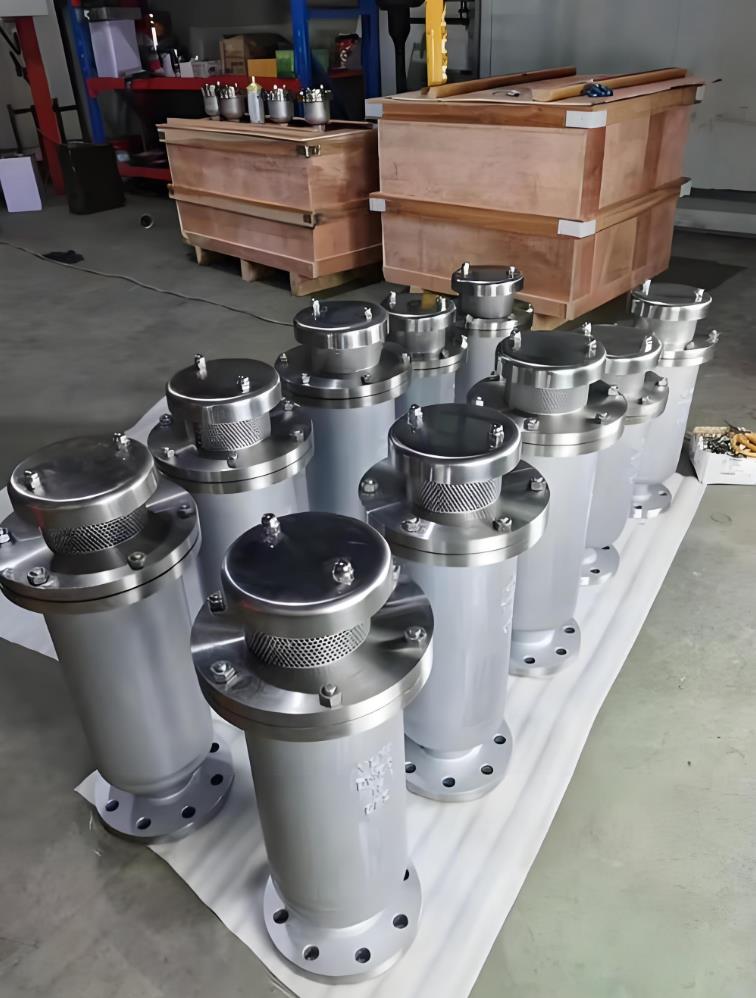

污水排气阀结构与用途:
污水排气阀结构圆桶式阀体，其内部主要有不锈钢浮球及塞头。污水排气阀装设计于泵浦出水口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压面被损坏。
污水排气阀作用原理:
当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输入送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。
污水排气阀零件名称:
|
名称 |
械杆B |
活塞 |
顶塞 |
杠杆A |
垫圈环 |
导套 |
|
材质 |
不锈钢、锡青铜 |
不锈钢、锡青铜 |
铝青铜+橡胶 |
不锈钢、锡青铅 |
合成橡胶 |
不锈钢、铸黄铜 |
|
名称 |
杠杆架 |
浮球 |
阀盖 |
阀体 |
排气帽 |
. |
|
材质 |
不锈钢、铸青铜 |
不锈钢 |
灰铸铁QT400-15 |
灰铸铁QT400-15 |
灰铸铁QT400-15 |
. |
污水排气阀结构尺寸：
|
公称通径 DN(mm) |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
|
50 |
160 |
125 |
102 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
135 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
158 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
212 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
268 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
319 |
465 |
1210 |
12-22 |
新型污水排气阀结构尺寸：
|
通径 |
D |
D1 |
D2 |
Φ |
H |
Z-Φd |
|
25 |
115 |
85 |
68 |
195 |
320 |
4-14 |
|
50 |
160 |
125 |
100 |
195 |
320 |
4-18 |
|
80 |
195 |
160 |
135 |
242 |
375 |
4-18 |
|
100 |
215 |
180 |
155 |
260 |
395 |
8-18 |
|
150 |
280 |
240 |
210 |
345 |
500 |
8-23 |
|
200 |
335 |
295 |
265 |
425 |
600 |
8-23 |
|
250 |
390 |
350 |
320 |
500 |
680 |
12-23 |
|
300 |
440 |
400 |
368 |
605 |
780 |
12-23 |
|
350 |
500 |
460 |
425 |
650 |
860 |
16-23 |
|
400 |
565 |
515 |
485 |
740 |
940 |
16-25 |
