双杠杆安全阀产品用途:GA44H-16C/25/40、GA44H-64型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。
双杠杆安全阀产品剖解图:
双杠杆安全阀主要零部件材料：
GA44H型双杠杆安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。

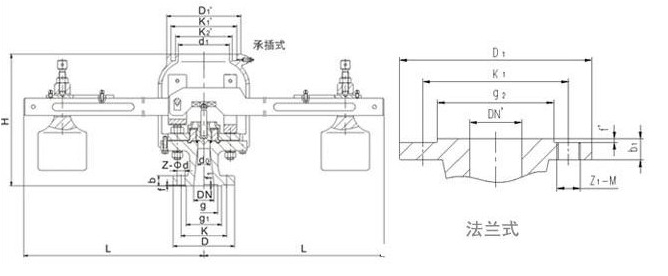

双杠杆安全阀外形尺寸和连接尺寸:
|
型号 |
公称通径
DN |
尺 寸 |
|
do-z |
D |
K |
ɡ1 |
ɡ |
f |
f1 |
b |
Z-φd |
≈H |
L |
出口承插式 |
出口法兰式 |
|
d1 |
K2＇ |
K1＇ |
D1＇ |
DN＇ |
ɡ2 |
K1 |
D1 |
b1 |
f＇ |
Z1-M |
|
GA44H-16 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
20 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-25 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
22 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-40 |
80 |
50×2 |
200 |
160 |
135 |
121 |
3 |
4 |
22 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-64 |
80 |
40×2 |
210 |
170 |
140 |
121 |
3 |
4 |
30 |
8-23 |
475 |
900 |
200 |
218 |
253 |
285 |
200 |
255 |
280 |
315 |
24 |
3 |
8-M16 |
