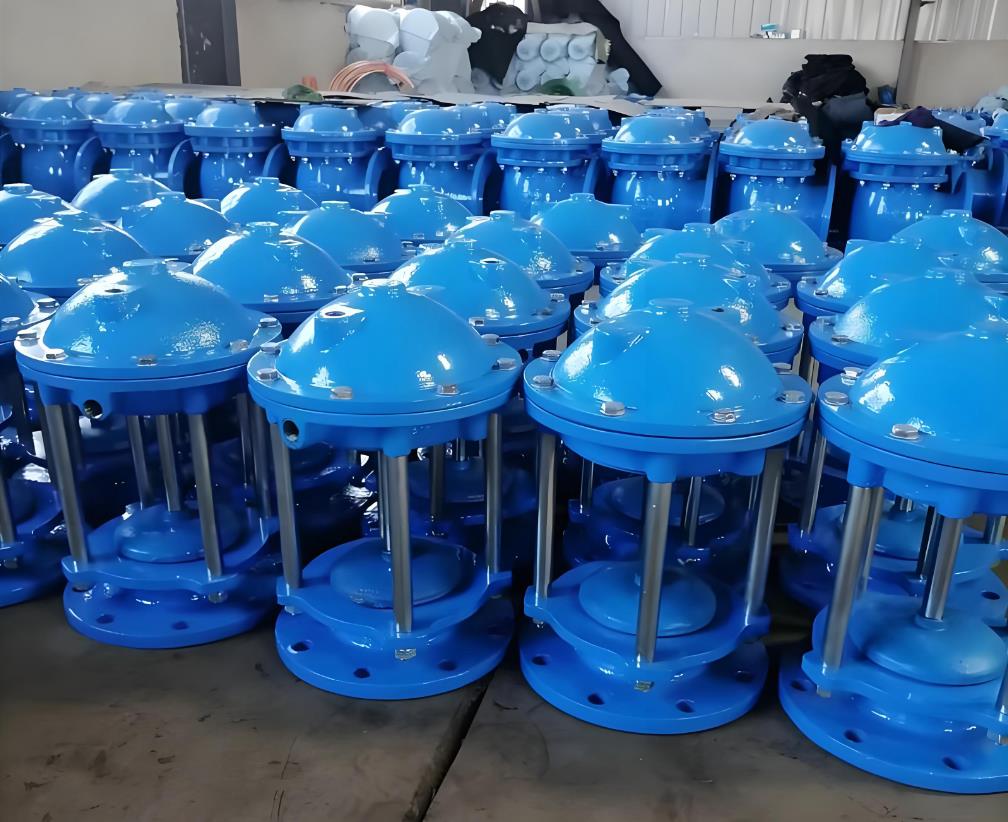

产品名称: 池底排污阀
产品型号: JM742
产品口径: DN15-350mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-51061127
联系传真:
Email: fashengfamen@126.com
联系人: 陈云非
联系手机: 18217570461
QQ: 203398752
公司名: 上海阀盛阀门制造有限公司
帐号:  03416900040048386
开户行:  农行上海水清南路支行
售后承诺: 质保一年,质量三包:包修、包换、包退。
  详细介绍:
池底排污阀特点:
池底排污阀的启闭速度快,排污效果好;利用自来水压力源、液动启闭阀门,投资少,降低设备投资费;编程PLC控制程序,可实现远控、自控、集中控制管理,减轻工人劳动强度;无噪音,阀门简便,省安装费、省维修费。可实行信号反馈,在中控室便可了解阀门的开启状况。

池底排污阀采用主要标准:
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。


池底排污阀性能规范:
型号



压力
1.6
2.5
4.0
适用温度
≤350℃
适用介质
水、蒸气


池底排污阀主要零件材料:
零件名称
材料
阀体阀盖
铸钢WCB
阀杆齿轮轴
铬不锈钢2Cr13
阀瓣阀座
铬不锈钢2Cr13
填料
石墨石棉绳
手柄
铸钢WCB
弹簧
磷铜丝

池底排污阀外形尺寸和连接尺寸:

DN(mm)
PN(MPa)
D
D1
D2
L
B
F
H
L1
H
D
F1
z-Φ
40
1.6
145
110
85
230
18
3
150
225
260


4-18
2.5
145
110
85
230
18
3
150
225
260


4-18
4.0
145
110
85
230
18
3
150
225
260
76
4
4-18
50
1.6
160
125
100
250
20
3
157
225
267


4-18
2.5
160
125
100
250
20
3
157
225
267


4-18
4.0
160
125
100
250
20
3
157
225
267
88
4
4-18
