一、压差旁通阀概述:

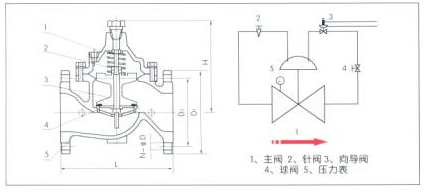

压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。其工作原理是,当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制,不需要其它装置和能源,保养简便,广泛用于高层建筑、生活区等供水管网系统及城市供水工程,要零件材质如下表:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀座 |
锡青铜、不锈钢 |
阀辫 |
碳钢、不锈钢+丁腈橡胶 |
阀杆 |
铝青铜、铬不锈钢 |
膜片 |
丁腈橡胶 |
膜片压板 |
碳钢、不锈钢 |
弹簧 |
不锈钢 |
二、800X主要外形尺寸:
公称通径 |
D1 |
D2 |
N-φD |
L |
H |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
DN50 |
165 |
125 |
4--19 |
203 |
160 |
DN65 |
185 |
145 |
4--19 |
215 |
180 |
DN80 |
200 |
160 |
8-19 |
241 |
200 |
DNl00 |
220 |
180 |
8-19 |
270 |
270 |
DN125 |
250 |
210 |
8 -19 |
292 |
310 |
DN150 |
285 |
240 |
8-23 |
330 |
320 |
DN200 |
340 |
295 |
8-23 |
12-23 |
400 |
370 |
DN250 |
405 |
350 |
355 |
12-23 |
12-19 |
480 |
430 |
DN300 |
460 |
400 |
410 |
12-23 |
12-28 |
550 |
480 |
DN350 |
520 |
460 |
470 |
16-28 |
16-28 |
622 |
525 |
DN400 |
580 |
515 |
525 |
16-28 |
16-31 |
685 |
580 |
DN450 |
640 |
565 |
585 |
20-28 |
20-31 |
750 |
635 |
DN500 |
715 |
620 |
650 |
20-28 |
20 -4 |
811 |
690 |
DN600 |
810 |
840 |
725 |
770 |
20-31 |
20-37 |
|
|
