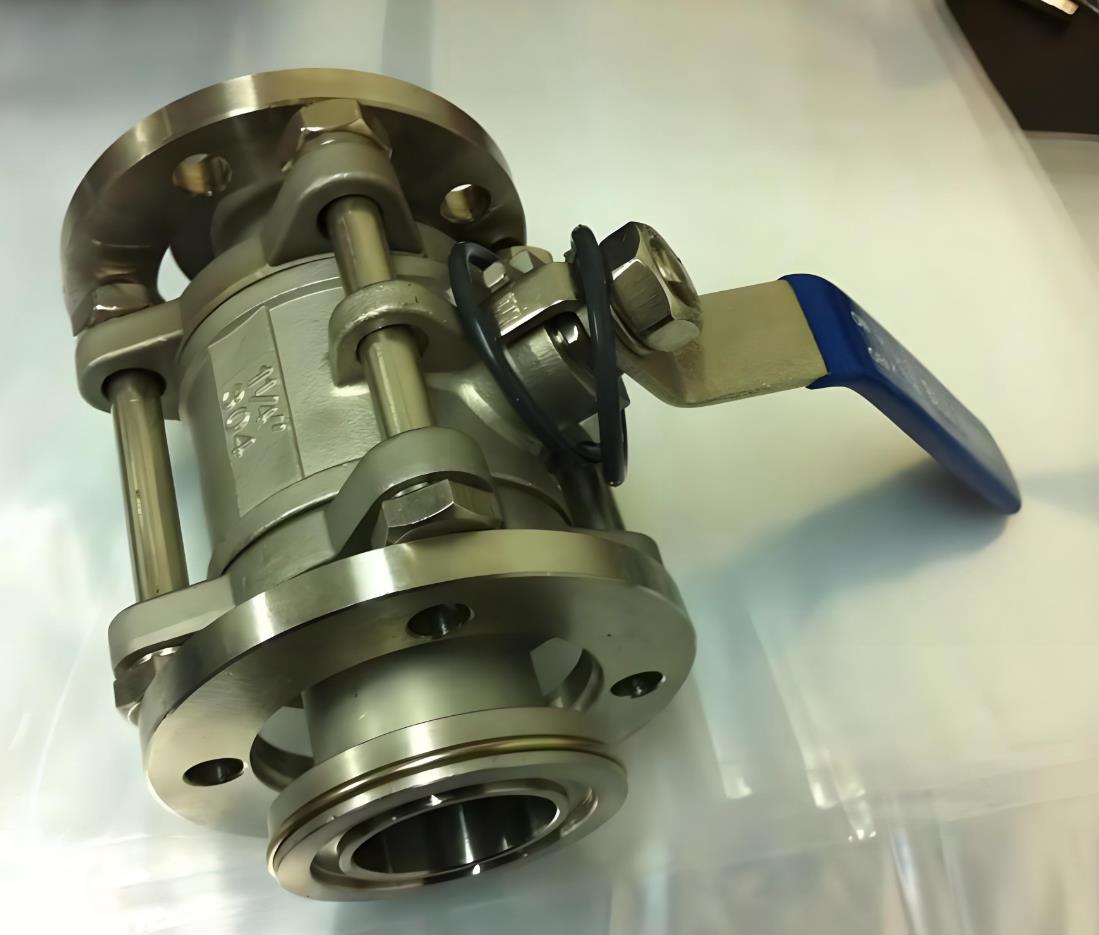

GU型系列真空(压力)球阀是适用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
|
|
|
适用范围(Pa) |
快卸法兰（KF）2x105～1.3x10-5
活套法兰16x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-5 |
|
介质温度（℃） |
标准出厂：-30～+150
特殊指定：-30～+240 |
|
安装位置 |
任意 |
|
法兰标准 |
GB4982；GB/T6070 | |  |
|
|
|

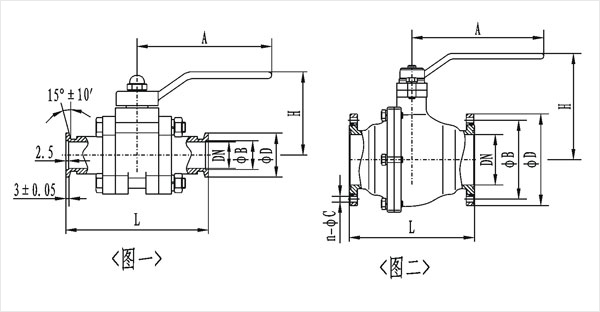

GU型系列真空(压力)球阀快卸法兰（KF）连接及外形尺寸（GB4982） | |
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
L |
A |
|
GU-10/KF |
10 |
30 |
12.2 |
60 |
92 |
120 |
|
GU-16/KF |
16 |
30 |
17.2 |
62 |
100 |
120 |
|
GU-25/KF |
25 |
40 |
26.2 |
75 |
114 |
150 |
|
GU-40/KF |
40 |
55 |
41.2 |
115 |
165 |
200 |
|
GU-50/KF |
50 |
75 |
52.2 |
125 |
175 |
221 | |
|
GU型系列真空(压力)球阀活套法兰连接及外形尺寸（GB/T6070） | |
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
|
GU-10 |
10 |
55 |
40 |
60 |
90 |
120 |
4-6.5 |
|
GU-16 |
16 |
60 |
45 |
62 |
100 |
120 |
|
GU-20 |
20 |
65 |
50 |
73 |
114 |
150 |
|
GU-25 |
25 |
70 |
55 |
75 |
114 |
150 |
|
GU-32 |
32 |
90 |
70 |
93 |
140 |
180 |
4-9 |
|
GU-40 |
40 |
100 |
80 |
115 |
165 |
200 |
|
GU-50 |
50 |
110 |
90 |
125 |
175 |
221 |
|
GU-63 |
63 |
130 |
110 |
166 |
186 |
230 |
|
GU-80 |
80 |
145 |
125 |
175 |
198 |
290 |
8-9 |
|
GU-100 |
100 |
165 |
145 |
189 |
220 |
260 |
|
GU-125 |
125 |
200 |
175 |
232 |
266 |
360 |
8-11 |
|
GU-150 |
150 |
225 |
200 |
250 |
296 |
400 |
|
GU-200 |
200 |
285 |
260 |
306 |
390 |
620 |
12-12 | | |
