DJ64F-40L低温角式截止阀产品规范
公称压力：4.0MPa
公称通径：32mm～40mm
适用介质：LO2、LN2、LAr等
适用温度：-196～+80℃
连接方式：对焊
介质流向：由阀瓣下面向上流
DJ64F-40L低温角式截止阀主要零部件材料
阀体、阀瓣：铝合金
阀杆：不锈钢
填料：PTFE

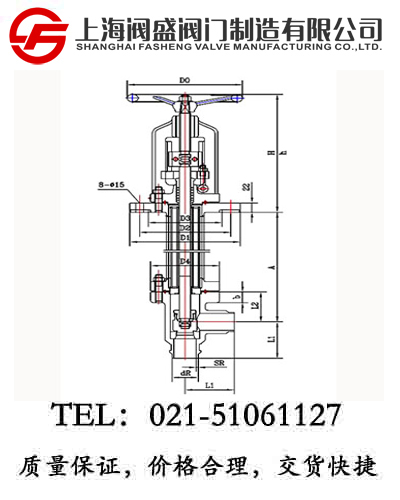

DJ64F-40L低温角式截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ64F-40L低温角式截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
dR |
SR |
L1 |
L2 |
b |
D0 |
D1 |
D2 |
D3 |
D4 |
H |
h |
|
411K32HN2A3 |
32 |
600 |
34 |
2 |
85 |
70 |
24 |
200 |
192 |
160 |
130 |
120 |
280 |
314 |
18.9 |
|
411K40HN2A3 |
40 |
600 |
45 |
3 |
85 |
70 |
24 |
200 |
192 |
160 |
130 |
120 |
280 |
314 |
20.8 |
