DA61Y-320P低温安全阀产品规范
产品类型：弹簧直接作用微启式
公称压力：32.0MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：焊接
DA61Y-320P低温安全阀主要零部件材料
阀体：不锈钢
阀瓣：不锈钢
弹簧：不锈钢
|
DA61Y-320P低温安全阀主要技术参数
|
产品代号 |
整定压力
(MPa) |
密封压力
(MPa) |
排量
系数 |
|
988Aa |
3.2～4.0 |
2.88～3.60 |
0.27 |
|
988Ab |
4.0～5.0 |
3.60～4.50 |
|
988Ac |
5.0～6.4 |
4.50～5.76 |
|
988Ad |
6.4～10.0 |
5.76～9.00 |
|
988Ae |
10.0～13.0 |
9.00～11.70 |
|
988Af |
13.0～16.0 |
11.70～14.40 |
|
988Ag |
16.0～19.0 |
14.40～17.10 |
|
988Ah |
19.0～21.0 |
17.10～18.90 | |

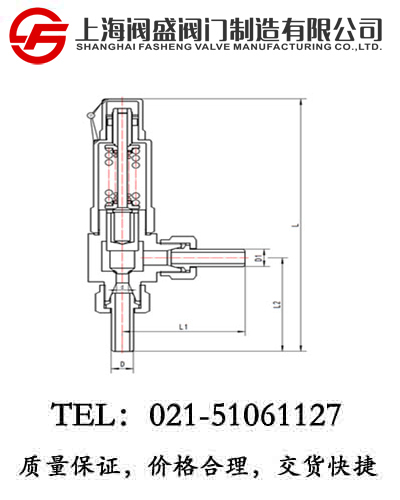

DA61Y-320P低温安全阀外型尺寸与连接尺寸
|
产品型号 |
DA61Y-250P低温安全阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
d |
D |
L1 |
L2 |
D1 |
L |
|
988Aa～h10ADD3 |
10 |
6 |
18 |
85 |
85 |
18 |
243 |
3.64 |
|
988Aa～h15ADD3 |
15 |
8 |
22 |
85 |
85 |
22 |
243 |
3.89 |
|
988Aa～h25ADD3 |
25 |
10 |
25 |
96 |
96 |
25 |
276 |
5.63 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
