DJ61Y-350P低温高压截止阀（BW）产品规范
公称压力：35.0MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：承插焊
介质流向：由阀瓣下面向上流
DJ61Y-350P低温高压截止阀（BW）主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
密封圈：紫铜
阀瓣：堆焊司太立合金

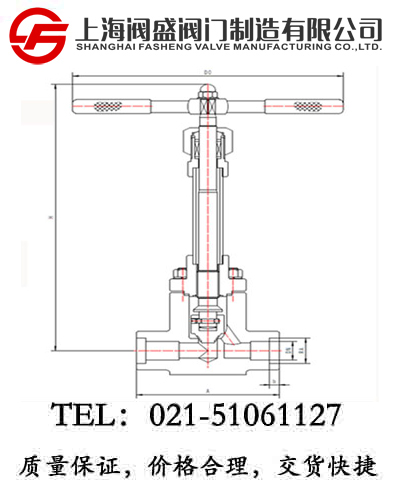

DJ61Y-350P低温高压截止阀（BW）外型尺寸与连接尺寸
|
产品型号 |
DJ61Y-350P低温高压截止阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
D |
D0 |
|
933J10AD2C3 |
10 |
100 |
310 |
300 |
10 |
18.5 |
200 |
6.8 |
|
933J15AD2C3 |
15 |
120 |
320 |
310 |
10 |
22.5 |
200 |
7.3 |
|
933J20AD2C3 |
20 |
120 |
365 |
350 |
12 |
28.5 |
300 |
8.7 |
|
933J25AD2C3 |
25 |
150 |
375 |
360 |
12 |
34.5 |
300 |
9.6 |
|
933J40AD2C3 |
40 |
180 |
490 |
470 |
15 |
49 |
400 |
21.2 |
|
933J50AD2C3 |
50 |
200 |
530 |
500 |
15 |
61 |
450 |
25.6 |
