DA62F-40P、低温全启式安全阀产品规范
产品类型：弹簧直接作用全启式
公称压力：4.0MPa
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：活套接管
DA62F-40P、低温全启式安全阀主要零部件材料
阀体、阀座：不锈钢
弹簧：不锈钢
阀瓣密封圈：增强聚四氟乙烯
|
DA62F-40P、低温全启式安全阀主要技术参数
|
产品代号 |
整定压力
(MPa) |
密封压力
(MPa) |
排量
系数 |
|
488Fa |
2.5～3.2 |
2.25～2.88 |
0.67 |
|
488Fb |
2.0～2.5 |
1.80～2.25 |
|
488Fc |
1.6～2.0 |
1.44～1.80 |
|
488Fd |
1.3～1.6 |
1.17～1.44 |
|
488Fe |
1.0～1.3 |
0.90～1.17 |
|
488Ff |
0.8～1.0 |
0.72～0.90 |
|
488Fg |
0.6～0.8 |
0.54～0.72 | |

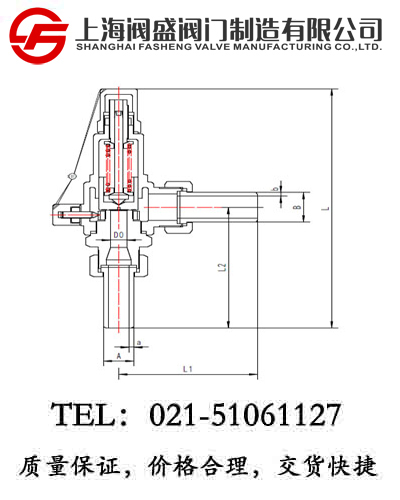

DA62F-40P、低温全启式安全阀外型尺寸与连接尺寸
|
产品型号 |
DA62F-40p低温全启式安全阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
D0 |
L |
L1 |
L2 |
A |
a |
B |
b |
|
488Fa～g10ABD3 |
10 |
8 |
199 |
90 |
102 |
14 |
2.5 |
18 |
2 |
1.23 |
|
488Fa～g15ABD3 |
15 |
12 |
218 |
100 |
110 |
18 |
2.5 |
25 |
2.5 |
1.54 |
|
488Fa～g20ABD3 |
20 |
15 |
233 |
113 |
120 |
25 |
3 |
32 |
3 |
1.98 |
|
488Fa～g25ABD3 |
25 |
20 |
244 |
110 |
121 |
28 |
3 |
38 |
3 |
2.68 |
|
488Fa～g40ABD3 |
40 |
32 |
405 |
140 |
155 |
45 |
3 |
57 |
3 |
8.94 |
|
488Fa～g50ABD3 |
50 |
40 |
443 |
150 |
163 |
57 |
3.5 |
76 |
3.5 |
9.93 |
使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
