DY22F-25P低温升压调节阀产品规范
公称压力：2.5MPa
公称通径：15mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：螺纹
调压范围：333Ba-0.1MPa～0.3MPa
333Bb-0.2MPa～1.0MPa
333Bc-0.8MPa～1.6MPa
DY22F-25P低温升压调节阀主要零部件材料
阀体、阀盖：不锈钢
阀瓣、膜片：不锈钢
密封圈：PTFE或PCTFE

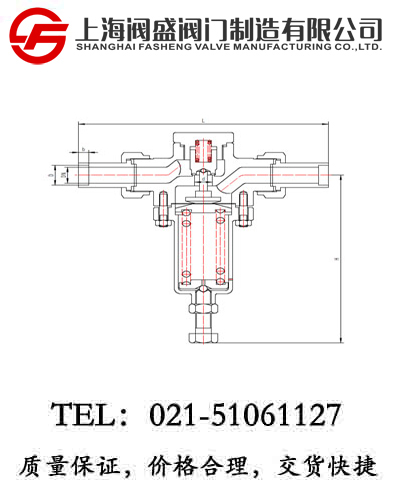

DY22F-25P低温升压调节阀外型尺寸与连接尺寸
|
产品型号 |
DY22F-25P低温升压调节阀 |
重 量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
L |
D |
D0 |
H |
d |
|
333B15ABA3 |
15 |
200 |
18.5 |
15 |
195 |
12 |
2.3 |
|
333B20ABA3 |
20 |
250 |
25.5 |
20 |
244 |
14 |
3.7 |
|
333B25ABA3 |
25 |
250 |
28.5 |
25 |
248 |
16 |
8.8 |
|
333B32ABA3 |
32 |
300 |
38.5 |
32 |
315 |
18 |
11.8 |
|
333B40ABA3 |
40 |
300 |
45.5 |
40 |
320 |
20 |
15.3 |
|
333B50ABA3 |
50 |
350 |
57.5 |
50 |
342 |
25 |
16.6 |
DY22F-25P低温升压调节阀工作原理
当储槽需升压时，旋动调节螺栓压缩弹簧，顶开密封元件，液体介质从储槽底部流出；通过升 压阀减压后液体介质在增压器汽化，汽化介质进入储槽顶部，如此循环达到升压所需设定压力。
