J61W-40P针型阀（SW）产品规范
公称压力：4.0MPa
公称通径：6mm～25mm
适用介质：O2、N2、Ar、NG、C2H4等
适用温度：-40～+80℃
连接方式：承插焊
介质流向：由阀顶下面向上流
J61W-40P针型阀（SW）主要零部件材料
阀体、阀盖、阀杆：不锈钢
阀瓣：不锈钢
填料：PTFE

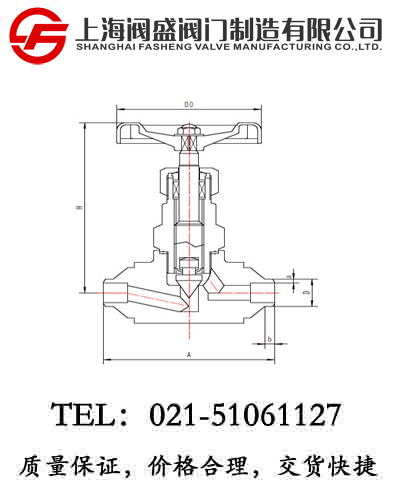

J61W-40P针型阀（SW）外型尺寸与连接尺寸
|
产品型号 |
J61W-40P针型阀 |
重量
(kg) |
|
产品代号 |
通径
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
D |
a |
D0 |
|
411N6AA2D4 |
6 |
80 |
95 |
85 |
8 |
14 |
4 |
75 |
0.75 |
|
411N10AA2D4 |
10 |
85 |
95 |
85 |
8 |
18 |
4 |
75 |
0.98 |
|
411N15AA2D4 |
15 |
90 |
95 |
85 |
8 |
22 |
4 |
75 |
1.32 |
|
411N20AA2D4 |
20 |
95 |
100 |
90 |
8 |
28 |
4 |
100 |
1.60 |
|
411N25AA2D4 |
25 |
100 |
110 |
95 |
8 |
34 |
4 |
100 |
2.25 |
