GD-J(b) 型手动高真空挡板阀(带波纹管密封)

产品名称：GD-J(b) 型手动高真空挡板阀(带波纹管密封)
产品型号：GD-J(b) 型
产品口径：DN10-40mm
产品压力：负压
产品材质：碳钢，不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GD-J(b) 型手动高真空挡板阀(带波纹管密封)，可提供GD-J(b) 型手动高真空挡板阀(带波纹管密封)价格，GD-J(b) 型手动高真空挡板阀(带波纹管密封)说明书，GD-J(b) 型手动高真空挡板阀(带波纹管密封)实物图，GD-J(b) 型手动高真空挡板阀(带波纹管密封)结构图，GD-J(b) 型手动高真空挡板阀(带波纹管密封)外形尺寸，GD-J(b) 型手动高真空挡板阀(带波纹管密封)执行标准，GD-J(b) 型手动高真空挡板阀(带波纹管密封)工作原理，GD-J(b) 型手动高真空挡板阀(带波纹管密封)作用特点。

GD-J(b) 型手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。适于介质为空气及非腐蚀性气体。

GD-J(b) 型手动高真空挡板阀(带波纹管密封)主要技术性能：

适用范围(Pa)	2x10⁵～1.3x10^-6
阀门漏率(Pa.L/S)	≤1.3x10^-7
适用温度（℃）	-25～+40
法兰标准	GB4982
安装位置	任意

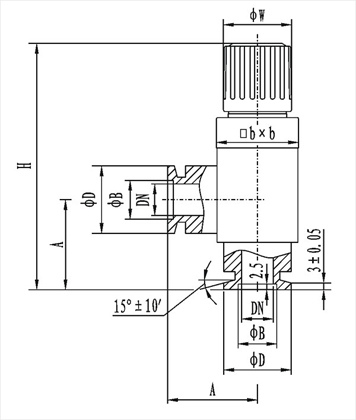

GD-J(b) 型手动高真空挡板阀(带波纹管密封)连接及外形尺寸：

型号	通径(DN)	ΦD	ΦB	ΦW	H	A	bxb
GD-J10(b)/KF	10	30	12.2	36	116	40	37x37
GD-J16(b)/KF	16	30	17.2	36	116	40	37x37
GD-J25(b)/KF	25	40	26.2	50	144	50	61x61
GD-J40(b)/KF	40	55	41.2	56	174	65	81x81
