GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
　　适用的工作介质为空气及非腐蚀性气体。

GDQ-J-A系列常闭型气动高真空挡板阀主要技术性能 适用范围(Pa) 105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-5 介质温度（℃） -25~+80（密封材料为丁腈橡胶） -30～+150（密封材料为氟橡胶） 气源压力（MPa） 0.4～0.8 安装位置 DN<300任意，DN≥300垂直 电源电压 标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 信号反馈 标准出厂：不带反馈信号 特殊指定：磁性开关DC/AC5～240V

GDQ-J-A系列常闭型气动高真空挡板阀连接及外形尺寸

型号 通径(DN) ΦD ΦB A 法兰标准 GDQ-J10A/KF 10 30 12.2 30 GB4982 GDQ-J16A/KF 16 30 17.2 40 GB4982 GDQ-J25A/KF 25 40 26.2 50 GB4982 GDQ-J40A/KF 40 55 41.2 65 GB4982 GDQ-J50A/KF 50 75 52.2 70 /

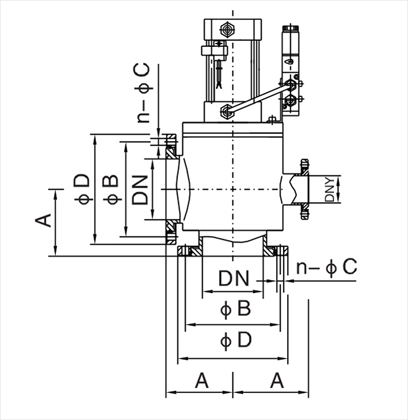

GDQ-J-A系列常闭型气动高真空挡板阀活套法兰连接及外形尺寸 型号 通径(DN) ΦD ΦB A n-ΦC DNy(预抽口) 法兰标准 GDQ-J50A 50 110 90 70 4-Φ9 / GB/T6070 GDQ-J63A 63 130 110 88 4-Φ9 / GB/T6070 GDQ-J80A 80 145 125 88 8-Φ9 / GB/T6070 GDQ-J100A 100 165 145 108 8-Φ9 / GB/T6070 GDQ-J125A 125 200 175 128 8-Φ11 / GB/T6070 GDQ-J(S)150A 150 220 195 138 8-Φ11 DN40(GB4982) JB919 GDQ-J(S)160A 160 225 200 138 8-Φ11 DN40(GB4982) GB/T6070 GDQ-J(S)200A 200 285 260 200 12-Φ11 DN50(GB/T6070) GB/T6070 GDQ-J(S)250A 250 335 310 208 12-Φ11 DN50(GB/T6070) GB/T6070 GDQ-J(S)300A 300 380 350 250 8-Φ14 DN80(GB/T6070) JB919 GDQ-J(S)320A 320 425 395 250 12-Φ14 DN80(GB/T6070) GB/T6070 GDQ-J(S)400A 400 510 480 330 16-Φ14 DN100(GB/T6070) GB/T6070 ①GDQ-J(S)400A 400 500 465 330 16-Φ14 DN100(GB/T6070) JB919 GDQ-J(S)500A 500 610 580 360 16-Φ14 DN125(GB/T6070) GB/T6070 GDQ-J(S)600A 600 710 670 450 12-Φ21 DN160(GB/T6070) JB919 GDQ-J(S)630A 630 750 720 450 20-Φ14 DN160(GB/T6070) GB/T6070 GDQ-J(S)800A 800 920 890 520 24-Φ14 DN200(GB/T6070) GB/T6070 注：采用JB919法兰连接标准，其侧口同样为GB/T6070标准
